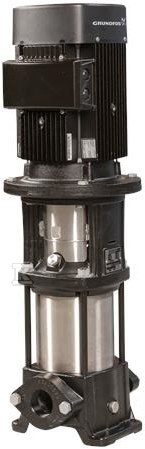

Pompa wielostopniowa pionowa CR5-20 A-A-A-V-HQQV 3x400D 50HZ 96513419

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa w układzie in-line z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do transportu czystej wody i innych cieczy o podobnych właściwościach. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a napęd stanowi trójfazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach. Kasetowe uszczelnienie wału typu HQQV zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy dostęp serwisowy. Konstrukcja in-line ułatwia montaż w istniejących instalacjach bez dodatkowych armatur pośrednich.

Budowa i materiały odporne na korozję

Głowica i podstawa pompy wykonane są z żeliwa szarego EN-GJL-200 wg EN 1561, odpowiednik ASTM A48-25B. Wszystkie elementy mające kontakt z tłoczoną cieczą wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC ograniczają tarcie i zużycie w warunkach ciągłej pracy. Uszczelnienie wału w układzie pojedynczym z kodem HQQV jest rozwiązaniem kasetowym, co upraszcza wymianę bez demontażu wirnika. Dzięki temu pompa zachowuje szczelność przy pracy z wodą w zakresie temperatur od -20 °C do 90 °C, przy gęstości odniesienia ok. 998,2 kg/m3.

Parametry pracy i zastosowanie

Pompa osiąga przy prędkości ok. 2902 obr/min przepływ znamionowy 5,8 m3/h przy wysokości podnoszenia 102,9 m. Maksymalne ciśnienie pracy wynosi 16 bar, przy zachowaniu 16 bar zarówno w 90 °C jak i w -20 °C. Przyłącza wlotowe i wylotowe o wielkości 1 1/4 inch w wykonaniu Oval / Rp, ciśnienie nominalne PN 16, pozwalają na szybkie połączenie z instalacją. Minimalny wskaźnik sprawności MEI ? 0,57 świadczy o wysokiej efektywności hydraulicznej. Tolerancja krzywej wg ISO9906:2012 3B oraz atest higieniczny WRAS potwierdzają powtarzalność pracy i przydatność w instalacjach wymagających czystości cieczy. Zatwierdzenia CE, EAC, UKCA i SEPRO rozszerzają możliwość zastosowania w różnych regionach.

Silnik, instalacja i zgodność

Napęd to silnik standardu IEC typu 100LC o nominalnej mocy P2 3 kW, zasilany 3 x 380-415 V D przy 50 Hz. Prąd znamionowy wynosi 6,3 A, a prąd rozruchowy 840-920 %. Współczynnik mocy cos ? 0,87-0,82 oraz klasa efektywności IE3 z sprawnością przy pełnym obciążeniu 87,1 % i ok. 88,0-87,0 % przy 3/4 obciążenia przekładają się na niższe zużycie energii. Silnik dwubiegunowy pracuje z prędkością nominalną 2900-2920 obr/min, ma klasę izolacji F i ochronę IP55 Dust/Jetting. Kołnierz silnika FT130 oraz pozycja skrzynki zaciskowej 6 ułatwiają montaż i okablowanie. Maksymalna temperatura otoczenia to 60 °C. Masa netto 48,9 kg, masa brutto 54,2 kg, a objętość wysyłkowa 0,133 m3.
