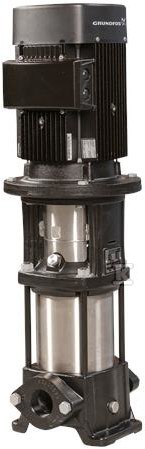

Pompa wielostopniowa pionowa CR5-7 A-A-A-V-HQQV 3x400D 50HZ 96556846

Pionowa pompa wielostopniowa in-line do wody czystej

Pionowa pompa wielostopniowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż w układzie in-line. Przeznaczona jest do tłoczenia wody. Pracuje w zakresie temperatury cieczy od -20 °C do 90 °C, przy gęstości odniesienia 998,2 kg/m3. Przy prędkości 2853 obr/min zapewnia przepływ znamionowy 5,8 m3/h przy wysokości podnoszenia 35,3 m, a maksymalna wysokość podnoszenia sięga 49 m przy 7 stopniach roboczych. Kasetowe uszczelnienie wału HQQV zapewnia łatwy serwis i dostęp, a przeniesienie mocy odbywa się przez sprzęgło dzielone.

Budowa i materiały

Głowica pompy i podstawa wykonane są z żeliwa szarego EN 1561 EN-GJL-200, ASTM A48-25B. Wszystkie części mające kontakt z tłoczoną cieczą wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Wirnik ze stali nierdzewnej oraz łożysko SIC ograniczają tarcie i zużycie w warunkach ciągłej pracy. Układ uszczelnienia wału typu single z kodem HQQV zapewnia szczelność. Konstrukcja in-line z króćcami na jednym poziomie upraszcza instalację w istniejących rurociągach.

• elementy zwilżane ze stali nierdzewnej EN 1.4301
• podstawa i głowica z żeliwa szarego EN-GJL-200
• kasetowe uszczelnienie wału HQQV
• sprzęgło dzielone do przeniesienia mocy

Parametry pracy i instalacja

Pompa pracuje z tolerancją krzywej zgodną z ISO9906:2012 3B. Minimalny wskaźnik sprawności MEI ? 0,57 świadczy o efektywności hydraulicznej. Przyłącza wlotowe i wylotowe o wielkości 1 1/4 cala, typ Oval / Rp, przy ciśnieniu znamionowym PN 16. Maksymalne ciśnienie pracy wynosi 16 bar, zarówno przy 90 °C jak i przy -20 °C. Dopuszczalna maksymalna temperatura otoczenia to 60 °C.

Urządzenie posiada atesty higieniczne WRAS oraz oznaczenia CE, EAC, UKCA, SEPRO. Pozycja skrzynki zaciskowej 6 ułatwia podłączenie w ograniczonej przestrzeni. Masa netto 25,7 kg, masa brutto 28,6 kg, co pozwala na montaż bez dodatkowych konstrukcji wsporczych.

• przepływ znamionowy 5,8 m3/h przy wysokości podnoszenia 35,3 m
• 7 stopni roboczych, prędkość robocza 2853 obr/min
• przyłącze 1 1/4 cala Rp, PN 16
• maksymalne ciśnienie pracy 16 bar

Silnik elektryczny i dane montażowe

Zintegrowany 3-fazowy silnik asynchroniczny chłodzony wentylatorem, standard IEC, typ 80C. Nominalna moc silnika P2 1,1 kW, moc wymagana przez pompę 1,1 kW. Zasilanie 50 Hz, napięcie nominalne 3 x 380-415 V, prąd znamionowy 2,5 A, prąd uruchomienia 450-500 %, współczynnik mocy cos ? 0,83-0,76. Prędkość nominalna 2840-2870 obr/min, liczba biegunów 2.

Silnik klasy IE3 osiąga sprawność 82,7 % przy pełnym obciążeniu, 84,6-84,0 % przy 3/4 obciążenia i 85,4-82,8 % przy 1/2 obciążenia. Klasa izolacji F, rodzaj ochrony IEC 34-5 55 Dust/Jetting. Rozmiar kołnierza silnika FT100. Brak wbudowanego falownika.
