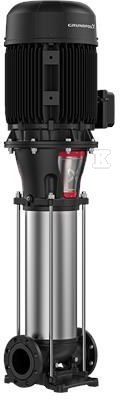

Pompa wielostopniowa pionowa CR95-1-1 A-F-A-V-HQQV 400D 50 HZ 99141746

Pionowa pompa wielostopniowa in-line do wody i zastosowań przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii, przeznaczona do transportu wody w instalacjach zaopatrzenia, uzdatniania i wielu procesach przemysłowych. Głowica i podstawa wykonane są z żeliwa sferoidalnego. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a przyłącza rurowe realizowane są kołnierzami DIN DN 100 PN 16, co ułatwia montaż w układzie in-line bez dodatkowych przejść.

Budowa i materiały odporne na pracę ciągłą

Podstawa i głowica pompy to żeliwo sferoidalne EN 1563 EN-GJS-500-7, zgodne z ASTM A536-84 65-45-12. Wirniki i komory robocze wykonano ze stali nierdzewnej EN 1.4301, AISI 304. Uszczelnienie wału typu HQQV w wersji kasetowej zapewnia wysoką niezawodność, bezpieczną obsługę i łatwy serwis. Łożyska WC/WC oraz łożysko oporowe Graflon wspierają pracę przy ciągłym obciążeniu. Materiał z certyfikatem wg standardów UE, a pompa posiada atest higieniczny ACS. Tolerancja krzywej zgodna z ISO9906:2012 3B, minimalny wskaźnik sprawności MEI ? 0,70.

• króćce ssawny i tłoczny na wspólnej osi, montaż pionowy
• kołnierze DIN DN 100 na wlocie i wylocie, ciśnienie znamionowe PN 16
• kasetowe uszczelnienie wału HQQV, układ pojedynczy
• rozstaw kołnierza silnika FF265, pozycja skrzynki zaciskowej 6

Parametry pracy i silnik IE3

Pompa pracuje z prędkością ok. 2938 obr/min, przy przepływie znamionowym 95 m3/h i wysokości podnoszenia ok. 16 m. Zakres temperatury cieczy -20 . 90 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie pracy 16 bar, maksymalne ciśnienie przy 90 °C 16 bar, maksymalna temperatura otoczenia 60 °C.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, standard IEC, typ 132SC. Moc znamionowa P2 5,5 kW, moc wymagana przez pompę 5,5 kW, częstotliwość 50 Hz, napięcie nominalne 3 x 380-415 V, prąd znamionowy 11 A, prąd uruchomienia 1080-1180 %, cos ? 0,87-0,82. Prędkość nominalna 2920-2940 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 89,2 %, przy 3/4 obciążenia 90,0-89,8 %, przy 1/2 obciążenia 89,6-88,4 %. Klasa ochrony IP55 Dust/Jetting, klasa izolacji F.

• brak wbudowanego falownika
• masa netto 137 kg, masa brutto 180 kg, objętość wysyłkowa 0,611 m3

Zastosowania i zgodność

Układ in-line z króćcami na tej samej linii sprawdza się w podnoszeniu ciśnienia, zaopatrzeniu w wodę, uzdatnianiu i obiegach przemysłowych, gdzie wymagana jest stabilna praca przy czystej wodzie. Atest ACS wspiera zastosowanie w instalacjach wymagających higieny. Zatwierdzenia CE, EAC, UKCA, SEPRO. Orientacja pionowa, układ uszczelnienia pojedynczy, kod uszczelnienia HQQV.
