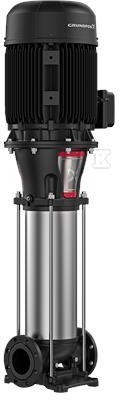

Pompa wielostopniowa pionowa CR95-1 A-F-A-E-HQQE 400D/690Y 50 HZ 99141736

Pionowa pompa wielostopniowa in-line do tłoczenia czystej wody

Pionowa pompa wielostopniowa w układzie in-line przeznaczona do ciągłego tłoczenia czystej wody i nieagresywnych cieczy. Króćce ssawny i tłoczny znajdują się na tej samej linii, co upraszcza montaż w rurociągu bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa sferoidalnego EN-GJS-500-7, a wszystkie elementy mające kontakt z cieczą to stal nierdzewna EN 1.4301 AISI 304. Przeniesienie mocy odbywa się przez sztywną sprzęgło dzielone, a podłączenie rurociągów realizowane jest kołnierzami DIN DN 100 PN 16.

Budowa i materiały odporne na pracę ciągłą

Konstrukcja kasetowa ułatwia serwis. Uszczelnienie wału typu HQQE w układzie pojedynczym to rozwiązanie kartridżowe Grundfos, które zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp do elementów eksploatacyjnych. Łożysko WC/WC oraz łożysko oporowe Graflon wspierają pracę przy stałych obrotach. Podstawa z żeliwa EN 1563 EN-GJS-500-7, odpowiednik ASTM A536-84 65-45-12, daje stabilność mechaniczną przy maksymalnym ciśnieniu pracy 16 bar. Stal nierdzewna wirnika EN 1.4301 ogranicza korozję przy wodzie o temperaturze od -20 °C do 120 °C.

• króćce ssawny i tłoczny na wspólnej osi, montaż in-line
• części zwilżane ze stali nierdzewnej EN 1.4301
• głowica i podstawa z żeliwa sferoidalnego
• kartridżowe uszczelnienie wału HQQE
• kołnierze DIN DN 100 PN 16, rozmiar kołnierza silnika FF265

Parametry pracy i silnik IE3

Pompa pracuje z prędkością 2941 obr/min. Przy tej prędkości uzyskuje przepływ znamionowy 95 m3/h przy wysokości podnoszenia 22,1 m, a maksymalna wysokość podnoszenia wynosi 31,5 m. Zakres temperatury cieczy to -20 . 120 °C, temperatura pracy dobrana 20 °C, gęstość odniesienia 998,2 kg/m3. Maksymalna temperatura otoczenia to 60 °C, maksymalne ciśnienie przy 120 °C to 16 bar.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, typ 132SB, standard IEC. Moc znamionowa P2 to 7,5 kW, moc wymagana przez pompę 7,5 kW. Częstotliwość 50 Hz, napięcie 3 x 380-415 D / 660-690 Y V, prąd znamionowy 14,4-14,0 / 8,30-8,10 A, współczynnik mocy cos ? 0,88-0,82, prędkość nominalna 2910-2920 obr/min, 2 bieguny. Klasa efektywności IE3, sprawność silnika przy pełnym obciążeniu 90,1-90,4 %, przy 3/4 obciążenia 90,8-90,9 %, przy 1/2 obciążenia 90,8-90,4 %. Stopień ochrony IP55 Dust/Jetting, klasa izolacji F. Pozycja skrzynki zaciskowej 6.

• wysoka sprawność silnika IE3
• praca w zakresie ciśnienia do 16 bar
• odporność na temperatury cieczy -20 . 120 °C
• minimalny wskaźnik sprawności MEI ? 0,70

Zastosowanie, instalacja i zgodność

Orientacja pionowa i układ in-line pozwalają na kompaktowy montaż w linii rurociągu. Masa netto 147 kg, masa brutto 182 kg, objętość wysyłkowa 0,449 m3.

Urządzenie spełnia wymagania CE, EAC, UKCA, SEPRO oraz posiada atest higieniczny ACS. Tolerancja krzywej wg ISO9906:2012 3B. Materiał certyfikowany zgodnie ze standardami UE.
