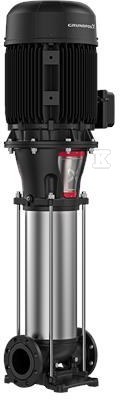

Pompa wielostopniowa pionowa CR95-3-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99141750

Pionowa pompa wielostopniowa in-line do wody i instalacji przemysłowych

Pionowa, wielostopniowa pompa odśrodkowa z króćcami ssawnym i tłocznym na tej samej linii umożliwia montaż bezpośrednio w rurociągu bez dodatkowych kolan. Głowica i podstawa wykonane są z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, co ułatwia demontaż wirnika i serwis bez rozcinania instalacji. Połączenia rurowe realizowane są kołnierzami DIN DN 100 PN 16, a silnik montowany na stopach z kołnierzem FF300 zapewnia stabilne osadzenie na płycie fundamentowej. Rozwiązanie sprawdza się w ciągłej pracy w systemach zaopatrzenia w wodę, podnoszenia ciśnienia i cyrkulacji, gdzie wymagana jest niezawodność.

Budowa i materiały odporne na pracę ciągłą

Konstrukcja in-line z króćcami na jednym poziomie pozwala na zabudowę w pionowym przewodzie i ogranicza straty hydrauliczne. Podstawa pompy to żeliwo sferoidalne EN 1563 EN-GJS-500-7, zgodne z ASTM A536-84 65-45-12, co daje sztywność przy dużych momentach obrotowych. Głowica również żeliwna, natomiast wirnik i pozostałe części zwilżane to stal nierdzewna EN 1.4301, AISI 304. Łożysko wykonane jest z WC/WC, a łożysko oporowe z Graflon, co ogranicza zużycie przy długotrwałej pracy. Uszczelnienie wału typu HQQV w wersji z elastomerem FKM zapewnia szczelność przy temperaturach cieczy od -20 °C do 90 °C. Kasetowe uszczelnienie Grundfos umożliwia szybką wymianę bez wyciągania wirnika z korpusu, co skraca przestoje serwisowe. Materiał podstawy i głowicy spełnia standardy EU, a pompa posiada atesty higieniczne ACS oraz dopuszczenia CE, EAC, UKCA.

Parametry pracy i silnik o wysokiej sprawności

Pompa pracuje z prędkością 2952 obr/min i osiąga przepływ znamionowy 95 m3/h przy wysokości podnoszenia 55,2 m. Zakres temperatury tłoczonej cieczy to -20 . 90 °C, przy gęstości odniesienia 998,2 kg/m3 dla wody o temperaturze pracy 20 °C. Maksymalne ciśnienie pracy wynosi 16 bar, również przy 16 bar / 90 °C, a maksymalna temperatura otoczenia to 60 °C. Tolerancja krzywej zgodna z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 potwierdza efektywność hydrauliczną.

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, typ 160LB, IEC, klasa izolacji F, ochrona 55 Dust/Jetting. Moc nominalna P2 to 18,5 kW, przy napięciu 3 x 380-415 D / 660-690 Y V i częstotliwości 50 Hz. Prąd znamionowy 34,5-32,5 / 20,0-18,8 A, współczynnik mocy cos ? 0,89-0,85, prędkość nominalna 2940-2950 obr/min, 2 bieguny. Sprawność silnika przy pełnym obciążeniu to 92,4 %, przy 3/4 obciążenia 93,2-93,0 %, przy 1/2 obciążenia 93,2-92,2 %, klasa efektywności IE3. Prąd rozruchowy 830-980 %. Pozycja skrzynki zaciskowej 6 ułatwia podłączenie w ciasnych wnękach.

Zastosowania i montaż w układzie in-line

Kołnierze DIN DN 100 na wlocie i wylocie oraz ciśnienie znamionowe PN 16 umożliwiają pracę w instalacjach wodnych o średnim ciśnieniu. Pompa przeznaczona jest do tłoczenia wody bez zanieczyszczeń chemicznie agresywnych, stałych i włóknistych, zarówno zimnej jak i gorącej. Typowe zastosowania to systemy transportu wody, podnoszenia ciśnienia w budynkach użyteczności publicznej i przemyśle, cyrkulacja w instalacjach grzewczych i chłodniczych.

Montaż pionowy upraszcza prowadzenie rurociągu, a sprzęgło dzielone oddziela część hydrauliczną od silnika, co ogranicza przenoszenie drgań i ułatwia serwis. Masa netto 224 kg i masa brutto 267 kg przy objętości wysyłkowej 0,611 m3 pozwalają na transport standardowymi środkami. Brak falownika w standardzie oznacza pracę z prędkością stałą, co jest korzystne w układach wymagających stabilnego ciśnienia.
