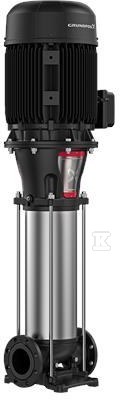

Pompa wielostopniowa pionowa CR95-3 A-F-A-V-HQQV 400D/690Y 50 HZ 99141751

Pionowa pompa wielostopniowa in-line do wody i przemysłu

Pompa wielostopniowa pionowa z króćcami ssawnym i tłocznym na tej samej linii przeznaczona jest do montażu bezpośrednio w rurociągu. Głowica i podstawa wykonane z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301, pozwalają na pracę z wodą w zakresie -20 . 90 °C przy gęstości 998,2 kg/m3. Przeniesienie mocy przez sprzęgło dzielone i silnik 3-fazowy montowany na stopach zapewnia stabilną pracę przy przepływie znamionowym 95 m3/h i wysokości podnoszenia 69,3 m przy prędkości 2960 obr/min. Kasetowe uszczelnienie wału HQQV ogranicza ryzyko przecieków i ułatwia serwis.

Budowa i materiały odporne na eksploatację

Podstawa pompy to żeliwo sferoidalne EN 1563 EN-GJS-500-7, odpowiednik ASTM A536-84 65-45-12, co daje sztywność konstrukcji przy montażu in-line. Wirnik i pozostałe części zwilżane wykonano ze stali nierdzewnej EN 1.4301, AISI 304, odpornej na korozję w instalacjach wodnych. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon zmniejszają tarcie i zużycie przy ciągłej pracy. Uszczelnienie wału typu single w kodzie HQQV to rozwiązanie kasetowe Grundfos, które zapewnia wysoką niezawodność, bezpieczną obsługę i szybki dostęp serwisowy. Przyłącza DIN z kołnierzami PN 16, DN 100 na wlocie i wylocie, pozwalają na bezpośrednie połączenie z instalacją bez przejściówek.

Parametry pracy i silnik o wysokiej sprawności

Układ wielostopniowy zapewnia maksymalny przepływ do 124 m3/h i maksymalną wysokość podnoszenia do 92 m. Znamionowa praca przy 95 m3/h i 69,3 m jest potwierdzona tolerancją krzywej ISO9906:2012 3B. Maksymalne ciśnienie pracy to 16 bar przy temperaturze cieczy do 90 °C, a maksymalna temperatura otoczenia wynosi 60 °C. Silnik asynchroniczny 3-fazowy, chłodzony wentylatorem, typ 180MB, o mocy P2 22 kW i prędkości nominalnej 2950 obr/min, pracuje z napięciem 3 x 380-415 D/660-690 Y V i prądem znamionowym 39,5/22,8 A. Klasa efektywności IE3, sprawność przy pełnym obciążeniu 92,7 %, przy 3/4 obciążenia 93,7-94,0 % i przy 1/2 obciążenia 94,4-94,1 %, współczynnik mocy cos ? 0,90, klasa izolacji F oraz ochrona IP55 Dust/Jetting zapewniają oszczędną i bezpieczną eksploatację. Minimalny wskaźnik sprawności MEI ?0,70 potwierdza wysoką efektywność hydrauliczną.

Zastosowanie i montaż w instalacji

Orientacja pionowa i układ in-line umożliwiają montaż w istniejących ciągach rurowych bez dodatkowych podstaw. Silnik na stopach z rozmiarem kołnierza FF300 i pozycją skrzynki zaciskowej 6 ułatwia podłączenie elektryczne. Wymiary 1452 mm wysokości, 419 mm szerokości i 380 mm głębokości oraz masa netto 239 kg, brutto 303 kg, pozwalają na planowanie transportu i posadowienia. Pompa spełnia wymagania CE, EAC, UKCA, SEPRO oraz posiada atest higieniczny ACS. Brak falownika w standardzie oznacza pracę z siecią 50 Hz, 2-biegunową, z prądem rozruchowym 830 %.
