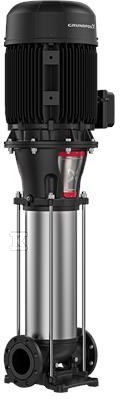

Pompa wielostopniowa pionowa CR95-7 A-F-A-V-HQQV 400D/690Y 50 HZ 99141755

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa, wielostopniowa pompa odśrodkowa in-line przeznaczona do tłoczenia wody w instalacjach wymagających stabilnego ciśnienia i dużej wysokości podnoszenia. Króćce ssawny i tłoczny znajdują się na tej samej osi, co pozwala na montaż w linii rurociągu bez dodatkowych kolan. Głowica wykonana jest z żeliwa szarego, podstawa z żeliwa sferoidalnego EN-GJS-500-7, natomiast wszystkie elementy mające kontakt z cieczą to stal nierdzewna EN 1.4301, AISI 304. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 100 PN 25/40. Silnik 3-fazowy asynchroniczny montowany na stopach, chłodzony wentylatorem, współpracuje bezpośrednio z pompą.

Budowa i materiały

Konstrukcja kasetowa ułatwia serwis i dostęp do wirników. Wirniki, komory i tuleja wykonane są ze stali nierdzewnej 304, co ogranicza korozję przy wodzie pitnej i zapewnia trwałość w ciągłej pracy. Podstawa z żeliwa sferoidalnego EN 1563 EN-GJS-500-7, zgodnego z ASTM A536-84 65-45-12, daje sztywność całej jednostki. Uszczelnienie wału typu HQQV to kaseta z twarzami z węglika krzemu i elastomerami FKM, co zapewnia szczelność w zakresie temperatur cieczy do 90 °C. Łożyska toczne WC/WC oraz łożysko oporowe Graflon wspierają wał przy prędkości ok. 2976 obr/min. Rozmiar kołnierza silnika FF500 i pozycja skrzynki zaciskowej 6 ułatwiają instalację w ograniczonej przestrzeni.

Parametry pracy i napęd

Pompa pracuje z przepływem znamionowym 95 m3/h przy wysokości podnoszenia 165,6 m, przy prędkości ok. 2976 obr/min. Zakres temperatury tłoczonej cieczy to -20 °C do 90 °C, a maksymalne ciśnienie pracy wynosi 25 bar przy 90 °C. Dopuszczalna temperatura otoczenia to 55 °C. Silnik 3-fazowy IEC, 2-biegunowy, 50 Hz, o nominalnej mocy 55 kW, osiąga sprawność IE3 na poziomie 94,3 % przy pełnym obciążeniu, 94,5 % przy 3/4 obciążenia i 93,9 % przy 1/2 obciążenia. Napięcie znamionowe 3 x 380-420 D / 660-725 Y V, prąd znamionowy 95/55 A, współczynnik mocy cos ? 0,89. Stopień ochrony IP55 i klasa izolacji F pozwalają na pracę w typowych warunkach przemysłowych. Minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Zastosowanie i zgodność

Urządzenie jest niezasysające, przeznaczone do wody o gęstości ok. 998,2 kg/m3, w temperaturze pracy 20 °C. Atest higieniczny ACS oraz zgodność z normami CE, EAC, UKCA i SEPRO potwierdzają możliwość stosowania w instalacjach wodnych. Tolerancja krzywej wg ISO9906:2012 3B zapewnia powtarzalność parametrów. Masa netto 598 kg i masa brutto 749 kg, objętość wysyłkowa 2,22 m3. Pompa sprawdza się w podnoszeniu wody na wysokość, zaopatrzeniu w wodę i obiegu technologicznym, gdzie wymagana jest stabilna praca in-line z kołnierzowym podłączeniem DN 100.
