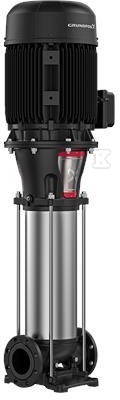

Pompa wielostopniowa pionowa CR95-8-2 A-F-A-V-HQQV 400D/690Y 50 HZ 99141756

Pionowa pompa wielostopniowa in-line do transportu wody

Pionowa, wielostopniowa pompa odśrodkowa in-line z króćcami ssawnym i tłocznym na tej samej linii. Głowica i podstawa wykonane z żeliwa szarego, a wszystkie elementy mające kontakt z tłoczoną cieczą ze stali nierdzewnej EN 1.4301. Przeniesienie mocy odbywa się przez sprzęgło dzielone, a rurociągi podłącza się kołnierzami DIN DN 100. Pompa jest przeznaczona do pracy z wodą w zakresie temperatur od -20 °C do 90 °C i pracuje z prędkością 2975 obr/min, osiągając przepływ znamionowy 95 m3/h przy wysokości podnoszenia 175,3 m. Uszczelnienie wału typu HQQV w wersji kasetowej zapewnia szczelność przy zastosowaniu elastomeru FKM.

Konstrukcja i materiały

Podstawa pompy to żeliwo sferoidalne EN 1563 EN-GJS-500-7, zgodne z ASTM A536-84 65-45-12. Wirniki, komory i tuleja wykonane są ze stali nierdzewnej EN 1.4301, AISI 304. Łożyska ślizgowe WC/WC oraz łożysko oporowe Graflon pracują w warunkach ciągłego smarowania cieczą roboczą. Uszczelnienie wału HQQV to kaseta z twarzami z węglika krzemu i elastomerem FKM, co pozwala na pracę z cieczą do 90 °C. Głowica i podstawa z żeliwa szarego zapewniają sztywność układu, a stal nierdzewna elementów zwilżanych ogranicza korozję przy transporcie wody. Połączenia kołnierzowe DIN DN 100 z klasą ciśnieniową PN 25/40 umożliwiają montaż w istniejących instalacjach przemysłowych i użyteczności publicznej.

Wydajność i zakres pracy

Pompa pracuje z cieczą o gęstości ok. 998,2 kg/m3 w temperaturze pracy 20 °C, dopuszczalny zakres -20 °C do 90 °C. Maksymalne ciśnienie pracy wynosi 25 bar, przy maksymalnej temperaturze otoczenia 55 °C. Tolerancja krzywej zgodna z ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o efektywności hydraulicznej. Atesty higieniczne ACS oraz oznaczenia CE, EAC, UKCA, SEPRO potwierdzają dopuszczenie do zastosowań wymagających czystości cieczy. Orientacja pionowa i układ in-line ułatwiają zabudowę w ograniczonej przestrzeni, a brak konieczności podnoszenia ssania upraszcza instalację.

Napęd, instalacja i parametry elektryczne

Napęd stanowi 3-fazowy silnik asynchroniczny chłodzony wentylatorem, montowany na stopach, zgodny z normą IEC. Moc znamionowa P2 55 kW przy prędkości nominalnej 2975 obr/min i 2 biegunach. Sprawność silnika klasy IE3 wynosi 94,3 % przy pełnym obciążeniu, 94,5 % przy 3/4 obciążenia i 93,9 % przy 1/2 obciążenia. Napięcie nominalne 3 x 380-420 V D / 660-725 V Y, prąd znamionowy 95/55 A, współczynnik mocy cos ? 0,89. Stopień ochrony IP55 i klasa izolacji F zapewniają odporność na warunki przemysłowe. Rozmiar kołnierza silnika FF500, pozycja skrzynki zaciskowej 6. Masa netto 604 kg, masa brutto 755 kg, objętość wysyłkowa 2,22 m3.
