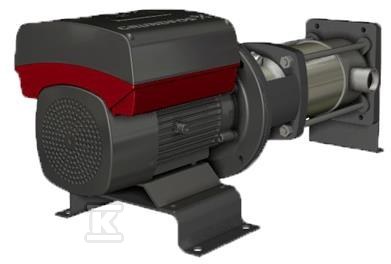

Wielostopniowa pompa pionowa CRNE 1-13 z silnikiem HQQE, 230/400V, stal nierdzewna, połączenia in-line 99292841

Części pompy będące w kontakcie z cieczą są wykonane ze stali nierdzewnej wysokiej jakości. Kasetowe uszczelnienie wału zapewnia wysoką niezawodność, bezpieczeństwo obsługi oraz łatwy serwis i dostęp. Przeniesienie mocy odbywa się poprzez sprzęgło dzielone. Przyłączenie rurociągów odbywa się poprzez złączki PJE (Victaulic®). Pompa wyposażona jest w 3-fazowy synchroniczny silnik elektryczny ze stałymi magnesami, chłodzony wentylatorem. Sprawność silnika została sklasyfikowana jako IE5, zgodnie z IEC 60034-30-2. Silnik posiada przetwornicę częstotliwości i regulator PI, umieszczone w jego skrzynce zaciskowej. Umożliwia to ciągłą regulację zmiennej prędkości obrotowej silnika, dzięki czemu osiągi pompy są dopasowywane do aktualnych wymagań. Panel sterowania na skrzynce zaciskowej silnika umożliwia ustawienie wymaganej wartości zadanej, a także ustawienie pompy na pracę „Min.” lub „Maks.” lub na „Stop” (zatrzymanie). Wskaźnik Grundfos Eye na panelu sterowania zapewnia wizualną informację o stanie pompy, a mianowicie: -„Zasilanie włączone”: Silnik pracuje (wskaźnik obracający się świeci na zielono) lub nie pracuje (wskaźnik stały świeci ciągle na zielono) -„Ostrzeżenie”: Silnik nadal pracuje (wskaźnik obracający się świeci na żółto) lub zatrzymał się (wskaźnik stały świeci ciągle na żółto) -„Alarm”: Silnik zatrzymał się (wskaźnik miga na czerwono). Komunikacja z pompą jest możliwa za pomocą aplikacji Grundfos GO Remote (wyposażenie dodatkowe). Aplikacja zdalnego sterowania umożliwia dodatkowe ustawienia, jak również odczyt szeregu parametrów, takich jak „Wartość rzeczywista”, „Prędkość obrotowa”, „Moc wejściowa” i całkowity „Pobór mocy”. Skrzynka zaciskowa posiada szereg wejść i wyjść, umożliwiających użycie silnika w zastosowaniach zaawansowanych, w których wymaganych jest wiele wejść i wyjść, a mianowicie: -dwa dedykowane wejścia cyfrowe -trzy wejścia analogowe, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V, do jednego z tych wejść podłączony jest czujnik ciśnienia montowany fabrycznie -napięcie zasilania 5 V dla potencjometru i czujnika -jedno wejście analogowe, 0-10 V, 0(4)-20 mA -dwa konfigurowalne wejścia cyfrowe lub wyjścia typu otwarty kolektor -dwa wejścia Pt100/Pt1000 -LiqTec, wejście czujnika zabezpieczenia przed suchobiegiem -wejście i wyjście przetwornika cyfrowego firmy Grundfos (Grundfos Digital Sensor) -napięcie zasilania 24 V przetworników cyfrowych firmy Grundfos (Grundfos Digital Sensor) -dwa wyjścia przekaźnika sygnałowego (zestyki bezpotencjałowe) -podłączenie sieci GENIbus -interfejs modułu Grundfos CIM wykorzystującego protokół fieldbus.

Ciecz: Czynnik tloczony:Woda Zakres temperatury cieczy:-20 .. 120 °C Temperatura cieczy podczas pracy:20 °C Gęstość:998.2 kg/m3

Techniczne: Prędkość pompy, na której oparte są dane pompy:3463 obr/min Przepływ znamionowy:2.2 m3/h Wysokość podnoszenia:87.1 m Orientacja pompy:Horizontal Układ uszczelnienia wału:Single Kod uszczelnienia wału:HQQE Zatwierdzenia:CE,EAC,UKCA,SEPRO Atesty higieniczne:WRAS,ACS Tolerancja krzywej:ISO9906:2012 3B

Materiały: Podstawa:Stal nierdzewna Podstawa:EN 1.4408 Podstawa:AISI 316 Wirnik:Stainless steel Wirnik:EN 1.4401 Wirnik:AISI 316

Instalacja: Maksymalna temperatura otoczenia:50 °C Maksymalne ciśnienie pracy:25 bar Maks. ciśnienie przy temp:25 bar / 120 °C Maks. ciśnienie przy temp:25 bar / -20 °C Rodzaj przyłącza:PJE Wielkość przyłącza wlotowego_x000D_:DN 32 Wielkość przyłącza wylotowego:DN 32 Ciśnienie znamionowe do podłączenia:PN 50 Rozmiar kołnierza silnika:FT100

Dane elektryczne: Standard silnika:IEC Typ silnika:80B Nominalna moc silnika - P2:1.1 kW Moc (P2) wymagana przez pompę:1.1 kW Częstotliwość podstawowa:50 / 60 Hz Napięcie nominalne:3 x 380-500 V Prąd znamionowy:2.20-1.90 A Cos fi -współczynnik mocy:0.89-0.79 Prędkość nominalna:360-4000 obr/min Klasa efektywności IE:IE5 Sprawność silnika przy pełnym obciążeniu:89.1 % Rodzaj ochrony (IEC 34-5):IP55 Klasa izolacji (IEC 85):F Nr silnika:98190219

Układy sterowania: Frequency converter:Wbudowana Czujnik ciśnienia:Tak

Inne: Minimalny wskaźnik sprawności, MEI ?:0.70 Masa netto:27.1 kg Waga brutto:48.1 kg Koszt wysyłki:0.234 m3
