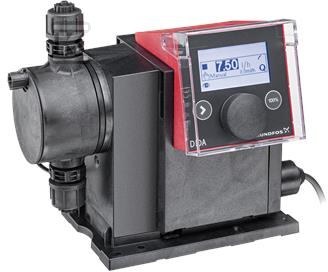

Pompa membranowa dozująca SMART Digital DDA 17-7 FCM-PVC/E/C-F-31U2U2FG 97722218

Kompaktowa pompa dozująca z cyfrowym sterowaniem i pomiarem przepływu

Pompa membranowa z silnikiem krokowym i inteligentnym elektronicznym układem sterującym zapewnia minimalne zużycie energii przy zachowaniu pełnej długości skoku. Dzięki temu uzyskuje się optymalną dokładność, pewne zalewanie i zasysanie nawet przy cieczach o wysokiej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się automatycznie w zależności od ustawionej wydajności, co przekłada się na łagodny i ciągły przepływ bez gwałtownych pulsacji.

Konstrukcja przewiduje zatrzaskową płytę montażową umożliwiającą montaż w trzech różnych pozycjach, a kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Obsługę ułatwia pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC. Elementy sterowania są zabezpieczone przezroczystą pokrywą, a blokada przycisków chroni ustawienia przed przypadkową zmianą.

Sterowanie, wyświetlacz i funkcje FlowControl

Wersja z oznaczeniem FCM dodaje zintegrowany pomiar przepływu, który mierzy aktualny przepływ i eliminuje potrzebę dodatkowych urządzeń kontrolnych i regulacyjnych. Dokładność pomiaru wynosi ± 1,5 % ustawionej wartości podczas bezawaryjnej pracy, a wynik jest wyświetlany na ekranie i może być przekazywany do systemu SCADA. Funkcja AutoFLowAdapt automatycznie dopasowuje prędkość pompy do warunków procesu, utrzymując zadaną wartość przepływu przy zmiennym przeciwciśnieniu lub tworzeniu się pęcherzyków powietrza.

Funkcja FlowControl rejestruje zakłócenia pracy bezpośrednio w głowicy dozującej i sygnalizuje je w menu Alarm, np. obecność pęcherzyków powietrza, pęknięcie przewodu czy zbyt wysokie ciśnienie. Wbudowany czujnik ciśnienia wspiera diagnostykę, a autoodpowietrzanie w stanie czuwania zapobiega zapowietrzaniu. Na wyświetlaczu dostępne są informacje serwisowe, liczniki całkowitej objętości dozowania, godzin pracy oraz aktualny sygnał wejściowy mA. Ustawienia użytkownika można zapisywać i wczytywać, a także przywracać wartości fabryczne.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca opiera się na wytrzymałej, uniwersalnej i odpornej chemicznie membranie z PTFE. Zawory z podwójnymi kulkami zapewniają najwyższą dokładność i minimalizują przecieki. Wbudowany zawór odpowietrzający ułatwia uruchomienie, a czujnik ciśnienia jest obecny w wersjach FC i FCM.

Materiały mokrej części to głowica z PVC, kulki zaworowe ceramiczne oraz uszczelka EPDM. Tryb SlowMode 50 % i 25 % działa anty-kawitacyjnie, co jest przydatne przy cieczach o dużej lepkości lub odgazowujących. Maksymalna lepkość przy pracy 100 % to 300 mPas, w trybie 50 % wzrasta do 1300 mPas, a w trybie 25 % do 2000 mPas.

Tryby pracy i integracja z procesem

Pompa obsługuje pracę ręczną w ml/h, l/h lub gph, impulsową w ml/impuls z funkcją pamięci, analogową 0/4-20 mA skalowalną oraz impulsowe sterowanie dawką w ml, l lub gal. Dostępne jest także czasowe sterowanie dawką w trybie przekaźnika czasowego, cyklicznym lub tygodniowym oraz sterowanie Fieldbus DP przez Genibus przystosowany do Profibus E-box.

Wejścia sygnałowe obejmują impulsowe, analogowe 0/4-20 mA i zewnętrzne wyłączenie, a także sygnał niskiego poziomu lub pustego zbiornika. Na wyjściu znajdują się dwa bezpotencjałowe przekaźniki do 30 V AC/DC konfigurowalne jako alarm, sygnał skoku, informacja o dozowaniu czy przekaźnik czasowy, oraz analogowe wyjście 0/4-20 mA. Interfejs komunikacji Fieldbus umożliwia integrację z systemami automatyki.

Parametry pracy i warunki instalacji

Urządzenie pracuje z maksymalnym przepływem 17 l/h, przy czym w trybie wolnym 50 % wynosi 8,5 l/h, a w trybie 25 % 4,25 l/h. Minimalny przepływ to 17,0 ml/h, a zakres regulacji sięga 1:1000. Powtarzalność wynosi 1 %. Maksymalne ciśnienie pracy to 7 bar, a maksymalna głębokość ssania sięga 6 m.

Zasilanie to 1 x 100-240 V, 50/60 Hz, z maksymalną pobieraną mocą P1 24 W i długością kabla 1,5 m. Stopień ochrony to IP65 / TYPE4X. Zakres temperatury otoczenia to 0 … 45 °C. Króćce ssawny i wylot pompy dostępne są w połączeniach 4/6, 6/9, 6/12, 9/12 mm. Typ instalacji to bez zestawu montażowego.

Na tabliczce znamionowej widnieją dopuszczenia CE, CSA-US, NSF61, EAC, RCM. Masa netto to ok. 2 kg.
