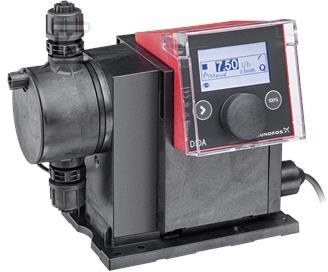

Pompa membranowa dozująca SMART Digital DDA 7.5-16 FCM-PP/V/C-F-31U2U2FG 97722010

Kompaktowa pompa dozująca z inteligentnym sterowaniem przepływem i pomiarem w głowicy

SMART Digital DDA to membranowa pompa dozująca z napędem krokowym i elektronicznym układem sterującym o niskim poborze energii. Pracuje z pełną długością skoku membrany, co zapewnia stabilne zalewanie i zasysanie nawet przy cieczach o wysokiej lepkości lub odgazowujących. Zmiana długości skoku w zależności od ustawionej wydajności daje łagodny, ciągły przepływ bez gwałtownych pulsacji. Rozwiązanie jest przeznaczone do kompleksowych instalacji dozujących, gdzie liczy się dokładność, powtarzalność i możliwość integracji z systemem sterowania procesem.

Konstrukcja, materiały i montaż

Napęd z silnikiem krokowym pozwala na precyzyjną regulację prędkości i utrzymanie stałej dawki w szerokim zakresie. Głowica dozująca wykonana jest z polipropylenu PP, odpornego chemicznie. Membrana w głowicy to PTFE, a zawory wyposażone są w podwójne kulki ceramiczne z uszczelką FKM. W wersji FC/FCM głowica ma wbudowany czujnik ciśnienia oraz zawór odpowietrzający ułatwiający uruchomienie.

Montaż ułatwia zatrzaskowa płyta montażowa, która pozwala zamontować pompę w trzech różnych pozycjach bez dodatkowych akcesoriów. Kostka sterowania może być ustawiona z przodu, po prawej lub lewej stronie. Elementy sterowania chroni przezroczysta pokrywa. Przyłącza ssawne i tłoczne dostępne są w rozmiarach 4/6 mm, 6/9 mm, 6/12 mm i 9/12 mm. Pompa dostarczana jest bez zestawu montażowego.

Sterowanie, funkcje FlowControl i AutoFlowAdapt

Obsługa odbywa się przez pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC. Interfejs jest intuicyjny, a blokada przycisków zabezpiecza ustawienia przed przypadkową zmianą. Na wyświetlaczu widoczne są informacje serwisowe, aktualny sygnał wejściowy mA, liczniki całkowitej objętości dozowania, godzin pracy i inne parametry. Ustawienia użytkownika można zapisywać i wczytywać, istnieje też opcja przywrócenia ustawień fabrycznych.

Wersja FCM ma zintegrowany pomiar przepływu w głowicy z dokładnością ± 1,5 % ustawionej wartości przy bezawaryjnej pracy. Mierzony przepływ jest wyświetlany i może być przekazywany do SCADA przez wyjście analogowe 0/4-20 mA. Funkcja AutoFlowAdapt automatycznie dopasowuje prędkość pompy do warunków procesu, utrzymując zadaną wartość przepływu przy zmiennym przeciwciśnieniu lub powstawaniu pęcherzyków powietrza.

Funkcja FlowControl rejestruje zakłócenia bezpośrednio w głowicy i sygnalizuje je w menu Alarm, np. pęcherzyki powietrza, pęknięcie przewodu, zbyt wysokie ciśnienie. Dostępne tryby pracy to:

• ręczny w ml/h, l/h lub gph,
• impulsowy w ml/impuls z pamięcią,
• analogowy 0/4-20 mA skalowalny,
• impulsowe sterowanie dawką w ml, l lub gal,
• czasowe sterowanie dawką przekaźnik czasowy, cykliczny lub tygodniowy,
• sterowanie Fieldbus DP, Genibus przystosowany do Profibus E-box.

Wejścia obejmują sygnał impulsowy, analogowy 0/4-20 mA, zewnętrzne wyłączenie oraz sygnał niskiego poziomu lub pustego zbiornika. Wyjścia to dwa bezpotencjałowe przekaźniki do 30 V AC/DC konfigurowalne jako alarm, sygnał skoku, informacja o dozowaniu itp., oraz wyjście analogowe 0/4-20 mA. Dodatkowo pompa ma autoodpowietrzanie w stanie czuwania zapobiegające zapowietrzaniu oraz funkcję SlowMode 50 % i 25 % ograniczającą kawitację przy cieczach lepkich lub odgazowujących.

Parametry pracy i warunki instalacji

Maksymalny przepływ wynosi 7,5 l/h przy pełnej prędkości, 3,75 l/h w trybie SlowMode 50 % i 1,88 l/h w trybie SlowMode 25 %. Minimalny przepływ to 2,5 ml/h, a zakres regulacji sięga 1:3000. Dokładność powtarzalności to 1 %. Maksymalne ciśnienie pracy to 16 bar, a maksymalna wysokość ssania podczas pracy to 6 m.

Maksymalna lepkość przy 100 % prędkości to 50 mPas, w trybie SlowMode 50 % do 1800 mPas, a w trybie SlowMode 25 % do 2500 mPas. Praca jest możliwa w zakresie temperatury otoczenia 0 °C . 45 °C. Zasilanie 100-240 V, pobór mocy maksymalnie 18 W, stopień ochrony IP65. Urządzenie ma dopuszczenia CE, CSA-US, EAC, RCM.
