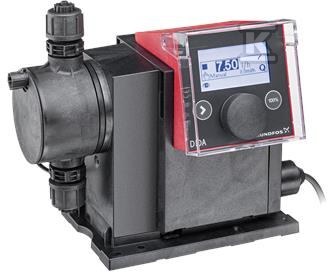

Pompa membranowa dozująca SMART Digital DDA 7.5-16 FCM-PVC/V/C-F-31U2U2FG 97722018

Kompaktowa pompa dozująca z pełnym skokiem membrany i inteligentnym sterowaniem FCM

SMART Digital DDA to membranowa pompa dozująca z silnikiem krokowym i elektronicznym układem sterującym o minimalnym poborze energii. Seria pracuje z pełną długością skoku membrany, co zapewnia stabilne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmiana długości skoku tłoczenia w zależności od ustawionej wydajności daje łagodny i ciągły przepływ bez ograniczenia objętości w głowicy.

Konstrukcja przewiduje zatrzaskową płytę montażową pozwalającą zamontować pompę w trzech różnych pozycjach, a kostkę sterowania można ustawić z przodu, po prawej lub lewej stronie. Obsługa odbywa się przez przyciskowe pokrętło i wielokolorowy podświetlany wyświetlacz graficzny LC, chronione przezroczystą pokrywą. Pompa jest przeznaczona do pracy w temperaturze otoczenia 0-45 °C, z klasą szczelności IP65 / NEMA 4X i zasilaniem 1 × 100-240 V, 50/60 Hz. Maksymalne pobieranie mocy to 24 W, kabel zasilający ma długość 1,5 m z wtykiem EU, a masa netto wynosi ok. 2 kg.

Sterowanie, diagnostyka i integracja z procesem

Wersja FCM oferuje zintegrowaną funkcję pomiaru przepływu z dokładnością ± 1,5 % ustawionej wartości w warunkach bezawaryjnych, co eliminuje potrzebę dodatkowych urządzeń kontrolnych. Mierzony przepływ jest wyświetlany i może być przekazywany do systemu SCADA. Funkcja AutoFlowAdapt automatycznie dopasowuje prędkość pompy do warunków procesu, utrzymując zadaną wartość przepływu przy zmiennym przeciwciśnieniu lub powstawaniu pęcherzyków powietrza.

FlowControl rejestruje zakłócenia bezpośrednio w głowicy dozującej i sygnalizuje je w menu Alarm, np. obecność pęcherzyków powietrza, pęknięcie przewodu czy zbyt wysokie ciśnienie. Czujnik ciśnienia w głowicy wspiera tę diagnostykę. Dostępne tryby pracy to ręczny w ml/h, l/h lub gph, impulsowy w ml/impuls z pamięcią, analogowy 0/4-20 mA skalowalny, impulsowe sterowanie dawką w ml, l lub gal oraz czasowe sterowanie dawką z przekaźnikiem czasowym, cyklicznym lub tygodniowym. Sterowanie Fieldbus DP jest realizowane przez interfejs GeniBus przystosowany do Profibus E-box.

Wejścia obejmują sygnał impulsowy, analogowy 0/4-20 mA i zewnętrzne wyłączenie oraz sygnał niskiego poziomu lub pustego zbiornika. Na wyjściu dostępne są dwa bezpotencjałowe przekaźniki do 30 V AC/DC, konfigurowalne jako alarm, sygnał skoku, informacja o dozowaniu czy przekaźnik czasowy, oraz analogowe wyjście 0/4-20 mA. Dodatkowo pompa oferuje autoodpowietrzanie w stanie czuwania, funkcję SlowMode 50 % i 25 % przeciwkawitacyjną, blokadę przycisków, liczniki całkowitej objętości dozowania i godzin pracy oraz zapis i odczyt ustawień użytkownika.

Wydajność, materiały i warunki pracy

Pompa osiąga maksymalny przepływ 7,5 l/h przy pełnym skoku, 3,75 l/h w trybie SlowMode 50 % i 1,88 l/h w trybie SlowMode 25 %. Minimalny przepływ to 2,5 ml/h, a zakres regulacji wynosi 1:3000. Powtarzalność wynosi 1 %. Maksymalna lepkość przy pracy 100 % to 50 mPas, w trybie SlowMode 50 % do 1800 mPas, a w trybie SlowMode 25 % do 2500 mPas.

Głowica dozująca wykonana jest z PVC, z membraną z PTFE odporną chemicznie, kulkami zaworowymi ceramicznymi i uszczelką FKM. Zawory podwójnokulkowe zapewniają wysoką dokładność, a zawór odpowietrzający ułatwia uruchomienie. Maksymalne ciśnienie pracy to 10 bar, a maksymalna wysokość ssania w czasie pracy to 6 m, w czasie odpowietrzania 2 m. Zakres temperatury cieczy to -10…45 °C, przy zalecanej temperaturze pracy ok. 20 °C dla wody o gęstości 998,2 kg/m3.

Montaż i praktyczne rozwiązania instalacyjne

Pompa dostarczana jest bez zestawu montażowego, z typem instalacji bez zestawu. Króćce ssawny i tłoczny przyjmują warianty 4/6, 6/9, 6/12 i 9/12 mm. Dzięki możliwości obrotu bloku sterowania instalator może dopasować dostęp do złączy i wyświetlacza w ciasnych szafach. Kolor obudowy to czerwony, a na tabliczce znamionowej widnieją dopuszczenia CE, CSA-US, NSF61, EAC i RCM.
