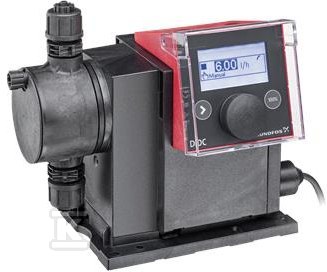

Pompa membranowa dozująca SMART Digital DDC 6-10 A-PVC/V/C-F-31I001FG 97721337

Kompaktowa pompa membranowa z cyfrowym sterowaniem i silnikiem krokowym

Pompa SMART Digital DDC to kompaktowe urządzenie dozujące z membraną i silnikiem krokowym z regulacją prędkości. Elektroniczny układ sterujący ogranicza pobór energii, a praca z pełną długością skoku zapewnia dokładne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmienna długość każdego skoku tłoczenia daje łagodny i ciągły przepływ, a zatrzaskowa płyta montażowa pozwala zamontować pompę w trzech pozycjach. Kostka sterowania obraca się na przód, lewą lub prawą stronę, co ułatwia dostęp w ciasnych szafach.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca wykonana jest z PVC, z uniwersalną membraną z PTFE odporną chemicznie. Zawory z podwójnymi kulkami ceramicznymi zapewniają wysoką powtarzalność dawkowania, a wbudowany zawór odpowietrzający ułatwia uruchomienie. Uszczelka FKM zwiększa odporność na agresywne media. Konstrukcja głowicy i dobór materiałów pozwalają na pracę z wodą w zakresie temperatury cieczy od -10 °C do 45 °C, przy temperaturze otoczenia 0 °C … 45 °C.

Sterowanie, wyświetlacz i tryby pracy

Obsługa odbywa się pokrętłem przyciskowym i wielokolorowym podświetlanym wyświetlaczem graficznym LCD. Elementy sterowania są osłonięte przezroczystą pokrywą. Dostępne są tryby pracy ręcznej w ml/h, l/h lub gph oraz impulsowy w ml/impuls z funkcją pamięci.

Funkcje praktyczne:

• SlowMode anty-kawitacyjny 50 % z maksymalną wydajnością 3 l/h i 25 % z maksymalną wydajnością 1,5 l/h, przydatny przy cieczach o dużej lepkości lub odgazowujących
• wyświetlacz informacji serwisowych, blokada przycisków i dodatkowe informacje, np. aktualny sygnał wejściowy mA
• liczniki całkowitej objętości dozowania, godzin pracy i inne parametry eksploatacyjne
• zapisywanie i wczytywanie ustawień użytkownika oraz przywracanie ustawień fabrycznych

Wejścia/wyjścia sygnału obejmują wejście impulsowe, zewnętrzne wejście zatrzymania oraz sygnał niskiego poziomu lub pustego zbiornika. Sterowanie typu A z kontrolą poziomu i sterowaniem impulsowym ułatwia integrację z instalacją.

Parametry pracy i instalacja

Urządzenie pracuje z maksymalnym przepływem 6 l/h, minimalnym 6,0 ml/h i zakresem regulacji 1:1000. Powtarzalność wynosi 1 %. Maksymalne ciśnienie pracy to 10 bar, a maksymalna wysokość ssania podczas pracy to 6 m, podczas zalewania 2 m.

Lepkość robocza to do 50 mPa·s przy 100 % wydajności, do 1800 mPa·s w trybie wolnym 50 % i do 2500 mPa·s w trybie wolnym 25 %. Przyłącza ssawne i wylotowe to Hose 4/6 mm.

Dane elektryczne: napięcie nominalne 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz, maksymalna moc wejściowa P1 22 W, długość kabla 1,5 m z wtyczką EU. Stopień ochrony IP65 / NEMA 4X.

W zestawie instalacyjnym znajdują się dwa przyłącza pompy Hose 4/6 mm, zawór stopowy, zawór dozujący, przewód tłoczny PE 6 m, przewód ssawny PVC 2 m oraz przewód odpowietrzający PVC 2 m 4/6 mm. Masa netto to 2 kg, masa brutto ok. 3 kg, obudowa w kolorze czerwonym. Dopuszczenia na tabliczce znamionowej: CE, CSA-US, NSF61, EAC, RCM.
