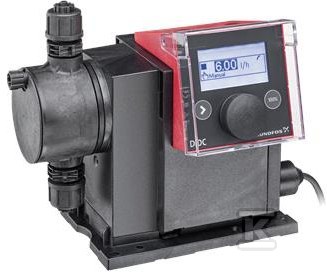

Pompa membranowa dozująca SMART Digital DDC 6-10 AR-PVC/E/C-F-31U2U2FG 97721366

Kompaktowa pompa dozująca membranowa z cyfrowym sterowaniem i napędem krokowym

SMART Digital DDC to kompaktowa pompa dozująca z membraną i napędem krokowym z regulacją prędkości, wyposażona w inteligentny elektroniczny układ sterujący o minimalnym zużyciu energii. Pracuje z pełną długością skoku, co zapewnia optymalną dokładność, zalewanie i zasysanie nawet przy cieczach o wysokiej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się w zależności od ustawionej wydajności, dzięki czemu przepływ jest łagodny i ciągły. Rozwiązanie typu Digital Dosing Convenience łączy prostą obsługę z dobrym stosunkiem ceny do osiągów.

Budowa, materiały i montaż

Głowica dozująca wykonana jest z PVC, z wytrzymałą, uniwersalną i odporną chemicznie membraną z PTFE. Zawory z podwójnymi kulkami ceramicznymi zapewniają najwyższą dokładność, a wbudowany zawór odpowietrzający ułatwia uruchomienie. Uszczelka głowicy to EPDM. Zatrzaskowa płyta montażowa umożliwia montaż pompy w trzech różnych pozycjach, a kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Obsługę realizuje pokrętło przyciskowe i wielokolorowy podświetlany wyświetlacz graficzny LC, a elementy sterowania chroni przezroczysta pokrywa. Standardowe końcówki przyłączeniowe ssawne i wylotowe to 4/6, 6/9, 6/12, 9/12 mm. Masa netto to ok. 2 kg, masa transportowa ok. 3 kg, obudowa w kolorze czerwonym.

Sterowanie, tryby pracy i komunikacja sygnałowa

Urządzenie oferuje tryb ręczny w ml/h, l/h lub gph, tryb impulsowy w ml/impuls z funkcją pamięci oraz tryb analogowy 0/4-20 mA dostępny w wersji AR. Dostępna jest funkcja SlowMode anty-kawitacyjna, która ogranicza maksymalną wydajność do 50% czyli ok. 3 l/h oraz do 25% czyli ok. 1,5 l/h, przydatna przy cieczach o dużej lepkości lub odgazowujących. Wyświetlacz pokazuje informacje serwisowe, aktualny sygnał wejściowy w mA i umożliwia blokadę przycisków. Zintegrowane są liczniki całkowitej objętości dozowania, godzin pracy i inne parametry, a także zapisywanie i wczytywanie ustawień użytkownika oraz przywracanie ustawień fabrycznych. Wejścia obejmują sygnał impulsowy, analogowy 0/4-20 mA i zewnętrzne zatrzymanie w wersji AR oraz sygnał niskiego poziomu lub pustego zbiornika. Dwa bezpotencjałowe wyjścia przekaźnikowe na maks. 30 V AC/DC są konfigurowalne, np. alarm, sygnał skoku, informacja o dozowaniu, przekaźnik czasowy.

Parametry pracy i warunki instalacji

Zakres regulacji wydajności wynosi 1:1000, od min. 6,0 ml/h do maks. 6 l/h. W trybie wolnym 50% maksymalna wydajność to 3 l/h, a w trybie wolnym 25% to 1,5 l/h. Maksymalne ciśnienie pracy to 10 bar, maksymalna wysokość ssania podczas pracy to 6 m, a podczas zalewania 2 m. Powtarzalność dokładności to 1%. Maksymalna lepkość przy 100% wydajności to 50 mPas, w trybie wolnym 50% do 1800 mPas, a w trybie wolnym 25% do 2500 mPas. Zakres temperatury otoczenia to 0 . 45 °C, a cieczy tłoczonej -10 . 45 °C, przy temperaturze pracy cieczy 20 °C. Zasilanie to 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz, maksymalna moc wejściowa P1 22 W, prąd rozruchowy 25 A przy 230 V przez 2 ms. Stopień ochrony to IP65 / NEMA 4X, długość kabla 1,5 m z wtyczką EU. Dopuszczenia na tabliczce znamionowej to CE, CSA-US, NSF61, EAC, RCM.
