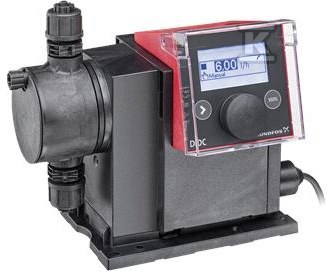

Pompa membranowa dozująca SMART Digital DDC 9-7 A-PV/T/C-F-31U2U2FG 97721421

Precyzyjne dozowanie z silnikiem krokowym i inteligentnym sterowaniem

Kompaktowa pompa membranowa SMART Digital DDC 9-7 łączy napęd krokowy z elektronicznym układem sterującym o niskim poborze energii. Rozwiązanie Digital Dosing Convenience zapewnia pełną długość skoku membrany przy każdej wydajności, co przekłada się na stabilne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmiana długości skoku tłoczenia w zależności od ustawienia daje łagodny, ciągły przepływ bez gwałtownych pulsacji. Wielokolorowy podświetlany wyświetlacz graficzny LC i pokrętło przyciskowe pozwalają na intuicyjne uruchomienie i obsługę, a kostka sterowania może być obrócona na przód, lewą lub prawą stronę obudowy.

Głowica dozująca i materiały chemicznie odporne

Głowica wykonana jest z PVDF, polifluorku winylidenu, co zapewnia odporność na większość agresywnych mediów. Membrana jest uniwersalna, wytrzymała i odporna chemicznie, wykonana z PTFE. Zawory wyposażono w podwójne kulki ceramiczne z uszczelką PTFE, co wspiera najwyższą dokładność powtarzalności na poziomie 1 %. Wbudowany zawór odpowietrzający ułatwia szybkie uruchomienie i eliminuje problemy z powietrzem w układzie. Takie zestawienie materiałów pozwala na pracę z wodą w zakresie temperatury cieczy od -10 °C do 45 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3.

Sterowanie, wyświetlacz i elastyczne tryby pracy

Silnik krokowy z regulacją prędkości zapewnia zakres regulacji 1:1000, od minimalnego przepływu 9,0 ml/h do maksymalnego 9 l/h. W trybie SlowMode anty-kawitacyjnym pompa pracuje z 50 % prędkości, co ogranicza maksymalną wydajność do 4,5 l/h, oraz z 25 % prędkości, co daje 2,25 l/h. Funkcja jest przydatna przy cieczach o dużej lepkości lub odgazowujących. Maksymalna lepkość przy 100 % wydajności to 50 mPas, w trybie 50 % wzrasta do 1300 mPas, a w trybie 25 % do 2000 mPas.

Obsługa obejmuje tryb ręczny w ml/h, l/h lub gph oraz tryb impulsowy w ml/impuls z funkcją pamięci. Na wyświetlaczu dostępne są informacje serwisowe, aktualny sygnał wejściowy mA, liczniki całkowitej objętości dozowania z możliwością kasowania oraz godzin pracy. Przyciski można zablokować, a ustawienia użytkownika zapisuje się i wczytuje, z opcją przywrócenia ustawień fabrycznych. Wersja z oznaczeniem A oferuje kontrolę poziomu, sterowanie impulsowe i zewnętrzne wejście zatrzymania, a także wejście analogowe 0/4-20 mA i wejście sygnału niskiego poziomu lub pustego zbiornika.

Montaż, instalacja i warunki eksploatacji

Zatrzaskowa płyta montażowa umożliwia instalację pompy w trzech różnych pozycjach bez dodatkowych akcesoriów. Króćce ssawny i wylotowe przyjmują końcówki 4/6, 6/9, 6/12, 9/12 mm. Maksymalne ciśnienie pracy wynosi 7 bar, maksymalna wysokość ssania podczas pracy to 6 m, a podczas zalewania 2 m. Zakres temperatury otoczenia to 0 °C … 45 °C.

Dane elektryczne to napięcie nominalne 1 x 100-240 V, częstotliwość podstawowa 50/60 Hz, maksymalna moc wejściowa P1 22 W i prąd rozruchowy 25 A przy 230 V dla 2 ms. Stopień ochrony IEC 34-5 to IP65 / NEMA 4X, kabel o długości 1,5 m zakończony wtyczką EU. Masa netto wynosi 2 kg, masa z opakowaniem 3 kg, obudowa w kolorze czerwonym. Urządzenie spełnia wymagania oznaczeń CE, CSA-US, NSF61, EAC, RCM.
