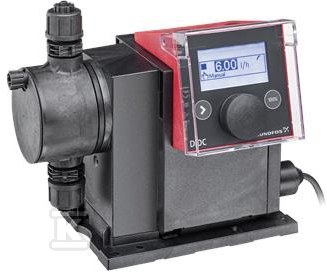

Pompa membranowa dozująca SMART Digital DDC 9-7 A-PVC/V/C-F-31I002FG 97721406

Kompaktowa pompa dozująca membranowa z cyfrowym sterowaniem

Kompaktowa pompa membranowa z napędem krokowym i inteligentnym układem elektronicznym. Rozwiązanie typu Digital Dosing Convenience łączy niskie zużycie energii z pełną długością skoku tłoka, co przekłada się na stabilne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmienna długość skoku w zależności od ustawionej wydajności daje łagodny i ciągły przepływ, a zatrzaskowa płyta montażowa umożliwia instalację w trzech pozycjach. Kostka sterowania może być ustawiona z przodu, po prawej lub lewej stronie, a elementy obsługi są chronione przezroczystą pokrywą.

Budowa i materiały odporne chemicznie

Głowica dozująca wykonana jest z PVC, co zapewnia odporność na wiele mediów. Membrana tłocząca to PTFE, uniwersalna i odporna chemicznie, a zawory kulowe z ceramiki współpracują z uszczelką FKM. Układ podwójnych kulek w zaworach podnosi dokładność powtarzalności do 1 %. W zestawie instalacyjnym znajdują się przyłącza wężowe 9/12 mm, zawór stopowy, zawór dozujący oraz przewody: tłoczny PE 6 m, ssawny PVC 2 m i odpowietrzający PVC 2 m 4/6 mm.

Sterowanie i funkcje pracy

Obsługa odbywa się pokrętłem przyciskowym i wielokolorowym podświetlanym wyświetlaczem graficznym LC. Tryb ręczny pozwala ustawić wydajność w ml/h, l/h lub gph, a tryb impulsowy w ml/impuls z funkcją pamięci. Funkcja SlowMode ogranicza pracę do 50 % skoku, maksymalnie 4,5 l/h, lub do 25 % skoku, maksymalnie 2,25 l/h, co ogranicza kawitację przy cieczach lepkich lub odgazowujących. Na wyświetlaczu dostępne są informacje serwisowe, aktualny sygnał wejściowy mA, liczniki całkowitej objętości dozowania, godzin pracy oraz funkcja blokady przycisków. Użytkownik może zapisywać i wczytywać własne ustawienia oraz przywracać ustawienia fabryczne. Pompa ma wejście impulsowe, zewnętrzne wyłączenie oraz wejście sygnału niskiego poziomu lub pustego zbiornika, a kontrola poziomu jest dostępna.

Parametry pracy i instalacja

Zakres regulacji 1:1000 obejmuje wydajność od 9,0 ml/h do 9 l/h, z maksymalną lepkością 50 mPas w pracy standardowej, 1300 mPas w trybie 50 % i 2000 mPas w trybie 25 %. Maksymalne ciśnienie pracy to 7 bar, maksymalna wysokość ssania podczas pracy 6 m, a podczas zalewania 2 m. Temperatura cieczy mieści się w zakresie -10 . 45 °C, temperatura pracy 20 °C, temperatura otoczenia 0 . 45 °C. Zasilanie 1 x 100-240 V, 50 / 60 Hz, maksymalna moc wejściowa 22 W, długość kabla 1,5 m z wtyczką EU, prąd rozruchowy 25 A przy 230 V przez 2 ms. Stopień ochrony IP65 / NEMA 4X pozwala na montaż w warunkach przemysłowych. Masa netto 2 kg, masa z opakowaniem 3 kg, obudowa w kolorze czerwonym. Dopuszczenia na tabliczce znamionowej: CE, CSA-US, NSF61, EAC, RCM.
