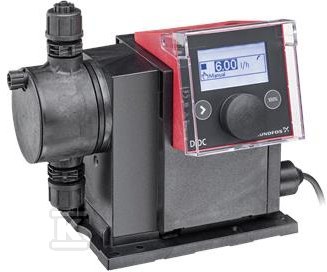

Pompa membranowa dozująca SMART Digital DDC 9-7 AR-PVC/V/C-F-31I002FG 97721440

Kompaktowa pompa dozująca membranowa z cyfrowym sterowaniem i silnikiem krokowym

SMART Digital DDC to kompaktowa pompa membranowa z napędem krokowym i inteligentnym elektronicznym układem sterującym, który ogranicza zużycie energii przy zachowaniu pełnej długości skoku. Dzięki temu uzyskuje się wysoką dokładność dozowania oraz pewne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Długość każdego skoku tłoczenia zmienia się proporcjonalnie do ustawionej wydajności, co daje łagodny i ciągły przepływ bez gwałtownych pulsacji. Obudowa sterownicza jest dostępna w trzech orientacjach montażowych, a kostka sterowania może być ustawiona z przodu, po prawej lub po lewej stronie. Obsługa odbywa się pokrętłem przyciskowym i wielokolorowym podświetlanym wyświetlaczem graficznym LC, a elementy sterowania są osłonięte przezroczystą pokrywą.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca wykonana jest z PVC, z uniwersalną membraną z PTFE odporną chemicznie. Zawory wyposażono w podwójne kulki ceramiczne, co wspiera najwyższą powtarzalność dawek, a obecność zaworu odpowietrzającego ułatwia uruchomienie. Uszczelnienie głowicy to FKM. Płyta montażowa ma konstrukcję zatrzaskową i pozwala zamontować pompę w trzech różnych pozycjach, co ułatwia dopasowanie do istniejącej instalacji. Całość ma barwę czerwoną i masę netto ok. 2 kg, z masą transportową ok. 3 kg.

Sterowanie, tryby pracy i sygnały wejścia/wyjścia

Wersja AR oferuje sterowanie ręczne w ml/h, l/h lub gph, tryb impulsowy w ml/impuls z funkcją pamięci oraz analogowe 0/4-20 mA. Dostępne jest wejście impulsowe, wejście analogowe 0/4-20 mA i zewnętrzne wejście zatrzymania, a także sygnał niskiego poziomu lub pustego zbiornika. Na pokładzie znajdują się dwa bezpotencjałowe wyjścia przekaźnika do maks. 30 V AC/DC, konfigurowalne jako alarm, sygnał skoku, informacja o dozowaniu lub przekaźnik czasowy. Funkcja SlowMode ogranicza kawitację, w wariancie 50 % maksymalna wydajność wynosi 4,5 l/h, a w wariancie 25 % 2,25 l/h, co jest przydatne przy cieczach lepkich lub odgazowujących. Wyświetlacz pokazuje informacje serwisowe, aktualny sygnał wejściowy w mA, umożliwia blokadę przycisków oraz prowadzi liczniki całkowitej objętości dozowania i godzin pracy. Ustawienia użytkownika można zapisywać i wczytywać, a także przywracać ustawienia fabryczne.

Parametry hydrauliczne, elektryczne i warunki pracy

Pompa osiąga maksymalny przepływ 9 l/h przy minimalnym 9,0 ml/h, co przy zakresie regulacji 1:1000 daje szeroki zakres pracy. Dokładność powtarzalności wynosi 1 %. Maksymalne ciśnienie pracy to 7 bar, a maksymalna wysokość ssania podczas pracy to 6 m, podczas zalewania 2 m. Lepkość robocza do 50 mPas przy 100 % skoku, do 1300 mPas w trybie SlowMode 50 % i do 2000 mPas w trybie SlowMode 25 %. Zakres temperatury cieczy to -10 . 45 °C, temperatura pracy cieczy 20 °C, gęstość odniesienia 998,2 kg/m3. Temperatura otoczenia 0 . 45 °C. Zasilanie 1 x 100-240 V, 50 / 60 Hz, maksymalna moc wejściowa P1 22 W, prąd rozruchowy 25 A przy 230 V przez 2 ms. Stopień ochrony IP65 / NEMA 4X, długość kabla 1,5 m z wtyczką EU. Urządzenie posiada dopuszczenia CE, CSA-US, NSF61, EAC, RCM.

Montaż i zestaw instalacyjny

Typ instalacji to przyłącza wężowe 9/12 mm do 60 l/h, 13 bar, króciec ssawny Hose 9/12 mm 6 i wylot pompy Hose 9/12 mm 6. W zestawie montażowym znajdują się dwa przyłącza pompy Hose 9/12 mm 6, zawór stopowy bez łącznika poziomu, zawór dozujący, przewód tłoczny PE 6 m, przewód ssawny PVC 2 m oraz przewód odpowietrzający PVC 2 m o średnicy 4/6 mm.
