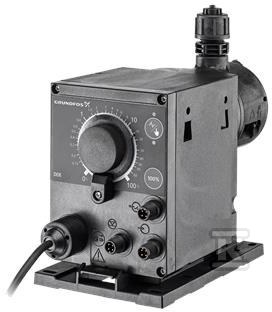

Pompa membranowa dozująca SMART Digital DDE 15-4 B-PV/V/C-X-31I002FG 97721008
Kompaktowa pompa dozująca membranowa z napędem krokowym do prostych instalacji
Kompaktowe rozwiązanie do precyzyjnego dozowania w instalacjach o podstawowych wymaganiach sterowniczych. Napęd z silnikiem krokowym i inteligentny układ elektroniczny zapewniają minimalne zużycie energii przy zachowaniu stabilnego, łagodnego i ciągłego przepływu. Praca z pełną długością skoku poprawia dokładność, zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących, a zmiana długości każdego skoku tłoczenia w zależności od ustawionej wydajności ogranicza pulsacje.
Zatrzaskowa płyta montażowa umożliwia zamocowanie pompy w trzech różnych pozycjach, a kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie. Wydajność ustawia się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100 %. Dostępny jest tryb ręczny 0,1 do 100 % oraz mechaniczna blokada pompy.
Głowica dozująca, materiały i odporność chemiczna
Głowica dozująca wykonana jest z PVDF, czyli polifluorku winylidenu, co zapewnia odporność chemiczną w typowych zastosowaniach wodnych i chemicznych. Membrana jest uniwersalna, odporna chemicznie i wykonana z PTFE. Uszczelka to FKM, a kulki zaworowe ceramiczne.
Zastosowanie podwójnych kulek w zaworach zwrotnych podnosi dokładność dozowania, a zintegrowany zawór odpowietrzający ułatwia uruchomienie i szybkie odpowietrzenie układu. Konstrukcja głowicy jest przeznaczona do pracy z wodą, w zakresie temperatury cieczy od -10 °C do 45 °C, przy temperaturze pracy 20 °C i gęstości ok. 998,2 kg/m3.
Sterowanie, dokładność i zakres wydajności
Sterowanie typu B realizowane jest lokalnie, bez zewnętrznego wejścia zatrzymania i z przekaźnikami wyjściowymi NO. Maksymalny przepływ wynosi 15 l/h, a minimalny 15,0 ml/h, co daje zakres regulacji 1:1000. Dokładność powtarzalności to 5 %.
Maksymalna lepkość przy 100 % wydajności to 50 mPas. Pompa pracuje z pełnym skokiem, co wspiera stabilne zasysanie i dokładne dozowanie w prostych instalacjach dozujących. Dopuszczenia na tabliczce znamionowej obejmują CE, CSA-US, NSF61, EAC i RCM.
Instalacja, zasilanie i warunki pracy
Maksymalne ciśnienie pracy to 4 bar. Króciec ssawny i wylot pompy to Hose 9/12 mm 6. Maksymalna wysokość ssania podczas pracy to 6 m, a podczas zalewania 3 m. Zakres temperatury otoczenia to 0-45 °C.
Zasilanie to 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz, maksymalna moc wejściowa P1 19 W. Prąd rozruchowy to 25 A przy 230 V przez 2 ms. Stopień ochrony to IP65 / NEMA 4X, długość kabla 1,5 m, wtyczka typu EU.
Masa netto to 2 kg, masa z opakowaniem 3 kg. W zestawie instalacyjnym znajdują się przyłącza pompy Hose 9/12 mm 6, zawór stopowy bez łącznika poziomu, zawór dozujący, przewód tłoczny PE 6 m, przewód ssawny PVC 2 m oraz przewód odpowietrzający PVC 2 m 4/6 mm.
