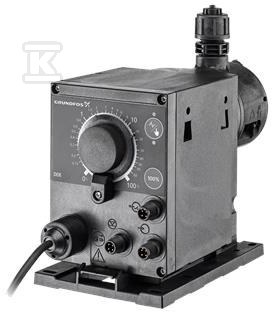

Pompa membranowa dozująca SMART Digital DDE 15-4 P-PP/E/C-X-31I002FG 97721018

Precyzyjne dozowanie z napędem krokowym do prostych instalacji

Do prostych instalacji dozujących przeznaczona jest kompaktowa, membranowa pompa z serii SMART Digital DDE, w wersji Essential. Napęd krokowy z elektronicznym układem sterującym zapewnia minimalne zużycie energii i stabilną pracę przy pełnej długości skoku, co przekłada się na dobrą dokładność, pewne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmiana długości każdego skoku tłoczenia w zależności od ustawionej wydajności daje łagodny i ciągły przepływ bez gwałtownych pulsacji.

Regulacja wydajności odbywa się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100 %. Dostępny jest tryb ręczny 0,1 do 100 % oraz tryb impulsowy. Przycisk 100 % pozwala na chwilowe zwiększenie wydajności np. podczas odpowietrzania. Przełącznik trybów pracy ręczny/impulsowy i diody LED statusu ułatwiają odczyt aktualnego stanu. Pompa ma mechaniczną blokadę oraz wejścia sygnałowe: impulsowe, zewnętrzne wyłączenie i sygnał pusty zbiornik z kontrolą poziomu.

Montaż i ergonomia sterowania

Zatrzaskowa płyta montażowa umożliwia zamocowanie pompy w trzech różnych pozycjach. Kostka sterowania może być umieszczona z przodu, po prawej lub po lewej stronie, co ułatwia dostęp w ciasnych szafach rozdzielczych. Przyłącza pompy typu Hose 9/12 mm 6 są standardowe dla instalacji do 60 l/h. Maksymalna wysokość ssania podczas pracy to 6 m, a podczas zalewania 3 m.

W komplecie instalacyjnym znajdują się dwa przyłącza pompy Hose 9/12 mm 6, zawór stopowy bez łącznika poziomu, zawór dozujący, przewód tłoczny PE 6 m oraz przewód ssawny PVC 2 m. Typ instalacji 9/12 mm do 13 bar. Masa netto to 2 kg, masa brutto 3 kg.

Głowica dozująca i materiały odporne chemicznie

Głowica dozująca wykonana jest z PP, polipropylenu, z uniwersalną membraną z PTFE odporną chemicznie. Zawory z podwójnymi kulkami ceramicznymi zapewniają wysoką dokładność i powtarzalność. Uszczelka to EPDM. Zastosowano zawór odpowietrzający ułatwiający uruchomienie.

Konstrukcja przeznaczona jest do pracy z wodą w zakresie temperatury cieczy -10 . 45 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Zakres temperatury otoczenia to 0 . 45 °C. Maksymalne ciśnienie pracy wynosi 4 bar. Maksymalna lepkość przy 100 % wydajności to 50 mPa·s.

Zakres pracy, zasilanie i ochrona

Pompa osiąga maksymalny przepływ 15 l/h przy minimalnym 15,0 ml/h, co daje zakres regulacji 1:1000. Dokładność powtarzalności wynosi 5 %. Sterowanie typu P z zewnętrznym wejściem zatrzymania i sterowaniem impulsowym TAK.

Zasilanie to 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz, maksymalna moc wejściowa P1 19 W. Prąd rozruchowy 25 A przy 230 V dla 2 ms. Długość kabla 1,5 m z wtyczką EU. Rodzaj ochrony IEC 34-5 to IP65 / NEMA 4X.

Dopuszczenia na tabliczce znamionowej: CE, CSA-US, EAC, RCM. Typ zaworu standard.
