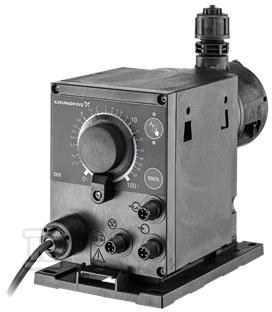

Pompa membranowa dozująca SMART Digital DDE 15-4 P-PVC/E/C-X-31U2U2FG 97721025

Kompaktowa pompa membranowa z napędem krokowym do prostych instalacji dozujących

SMART Digital DDE to membranowa pompa dozująca z silnikiem krokowym i inteligentnym elektronicznym układem sterującym o minimalnym poborze energii. Pracuje z pełną długością skoku, co zapewnia dokładne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Długość skoku tłoczenia zmienia się wraz z ustawioną wydajnością, dzięki czemu przepływ jest łagodny i ciągły. Zatrzaskowa płyta montażowa umożliwia montaż w trzech pozycjach, a kostka sterowania może być umieszczona z przodu, po prawej lub po lewej stronie.

Wydajność dozowania ustawia się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100 %. Pompa oferuje tryb ręczny 0,1-100 % oraz tryb impulsowy. Do szybkiego odpowietrzania służy przycisk 100 % wydajności maksymalnej, a przełącznik trybów ręczny/impulsowy wraz z diodami LED statusu ułatwia odczyt aktualnej pracy. Zabezpieczeniem jest mechaniczna blokada pompy.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca wykonana jest z PVC, z membraną z PTFE odporną chemicznie i uniwersalną. Zawory wyposażono w podwójne kulki ceramiczne, co wspiera najwyższą dokładność dozowania. Uszczelka to EPDM. Wbudowany zawór odpowietrzający ułatwia uruchomienie. Typ zaworu to standard. Maksymalna lepkość przy 100 % wydajności wynosi 50 mPa·s.

Sterowanie, tryby pracy i sygnały

Sterowanie typu P zapewnia podstawową regulację. Dostępna jest kontrola poziomu oraz sterowanie impulsowe. Zewnętrzne wejście zatrzymania pozwala na zdalne wyłączenie pracy. Wejścia sygnałowe obejmują wejście impulsowe, zewnętrzne wyłączenie oraz sygnał pusty zbiornik. Przekaźniki wyjściowe nie są przewidziane. Dokładność powtarzalności wynosi 5 %.

Parametry hydrauliczne i instalacyjne

Zakres regulacji to 1:1000, od minimalnego przepływu 15,0 ml/h do maksymalnego 15 l/h. Maksymalne ciśnienie pracy to 4 bar. Maksymalna wysokość ssania podczas pracy to 6 m, podczas zalewania 3 m. Króciec ssawny i wylot pompy przyjmują końcówki 4/6, 6/9, 6/12, 9/12 mm. Pompa pracuje bez zestawu montażowego.

Czynnikiem tłoczonym jest woda. Zakres temperatury cieczy to -10 . 45 °C, temperatura cieczy podczas pracy 20 °C, gęstość 998,2 kg/m3. Zakres temperatury otoczenia to 0 . 45 °C.

Dane elektryczne i warunki pracy

Zasilanie 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz. Maksymalna moc wejściowa P1 to 19 W. Prąd rozruchowy to 25 A przy 230 V dla 2 ms. Stopień ochrony to IP65 / NEMA 4X. Długość kabla to 1,5 m, rodzaj wtyczki to EU.

Masa netto to 2 kg. Dopuszczenia na tabliczce znamionowej to CE, CSA-US, NSF61, EAC, RCM.
