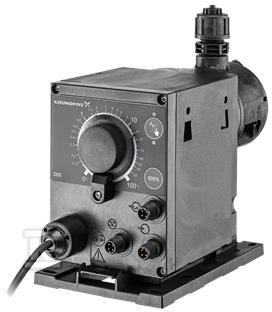

Pompa membranowa dozująca SMART Digital DDE 15-4 P-PVC/T/C-X-31U2U2FG 97721033

Kompaktowa pompa dozująca z cyfrową regulacją dla prostych instalacji

Membranowa pompa dozująca z silnikiem krokowym przeznaczona do podstawowych instalacji dozujących. Seria SMART Digital DDE zapewnia pełną długość skoku przy każdej wydajności, co przekłada się na stabilne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmienna długość skoku tłoczenia daje łagodny i ciągły przepływ, a elektroniczny układ sterujący ogranicza pobór energii.

Montaż ułatwia zatrzaskowa płyta montażowa pozwalająca ustawić pompę w trzech pozycjach. Kostka sterowania może być skierowana z przodu, po prawej lub lewej stronie, co ułatwia dostęp w ciasnych szafach i przy rozdzielnicach. Wydajność ustawia się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100%.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca wykonana jest z PVC, z uszczelkami z PTFE i kulkami zaworowymi z ceramiki. Membrana jest w całości z PTFE, co zapewnia odporność chemiczną i trwałość w kontakcie z wodą i typowymi środkami dozowanymi. Zawory z podwójnymi kulkami podnoszą dokładność dawkowania, a wbudowany zawór odpowietrzający przyspiesza uruchomienie.

Króćce ssawny i wylotowy przyjmują węże 4/6, 6/9, 6/12 i 9/12 mm, co pozwala dopasować przyłącza bez dodatkowych przejściówek. Konstrukcja bez zestawu montażowego umożliwia szybki montaż naścienny lub na posadzce.

Sterowanie, tryby pracy i sygnały

Napęd z silnikiem krokowym i regulacją prędkości zapewnia precyzyjną kontrolę dawki. Dostępny jest tryb ręczny w zakresie 0,1-100% oraz tryb impulsowy. Przycisk 100% pozwala na chwilowe zwiększenie wydajności, np. podczas odpowietrzania. Przełącznik trybów ręczny/impulsowy i diody LED statusu ułatwiają odczyt aktualnej pracy.

Pompa ma mechaniczną blokadę, wejście impulsowe, zewnętrzne wejście wyłączenia oraz sygnał pusty zbiornik. Sterowanie typu P z kontrolą poziomu i sterowaniem impulsowym pozwala integrować urządzenie z prostymi układami automatyki.

Warunki pracy i instalacja

Urządzenie pracuje przy maksymalnym ciśnieniu 4 bar i maksymalnym przepływie 15 l/h, przy minimalnym 15 ml/h. Zakres regulacji 1:1000 zapewnia płynne sterowanie od małych dawek do pełnej wydajności, a powtarzalność wynosi ±5%. Maksymalna lepkość przy pracy 100% to 50 mPas.

Zakres temperatury otoczenia to 0-45 °C, a cieczy -10-45 °C, przy temperaturze pracy 20 °C. Maksymalna wysokość ssania w pracy to 6 m, podczas zalewania 3 m. Zasilanie 1 x 100-240 V, 50/60 Hz, maksymalna moc wejściowa 19 W. Stopień ochrony IP65 / NEMA 4X i przewód 1,5 m z wtyczką EU pozwalają na montaż w wilgotnych pomieszczeniach technicznych.

Masa netto to 2 kg, masa transportowa 3 kg. Dopuszczenia na tabliczce znamionowej to CE, CSA-US, NSF61, EAC, RCM.
