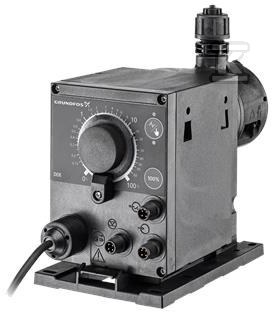

Pompa membranowa dozująca SMART Digital DDE 6-10 B-PP/E/C-X-31U2U2FG 97720905

Cyfrowa pompa membranowa do precyzyjnego dozowania w małych instalacjach

SMART Digital DDE to kompaktowa membranowa pompa dozująca z napędem silnikowym krokowym i inteligentnym układem sterującym o minimalnym poborze energii. Seria przeznaczona jest do prostych instalacji dozujących, gdzie liczy się powtarzalność i stabilny przepływ bez konieczności zaawansowanej automatyki. Praca z pełną długością skoku zapewnia optymalną dokładność, zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Czas trwania każdego skoku tłoczenia zmienia się proporcjonalnie do ustawionej wydajności, co daje łagodny i ciągły przepływ bez pulsacji typowych dla tańszych pomp.

Regulacja odbywa się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100 %. W trybie ręcznym dawkowanie można ustawić płynnie od ułamków mililitra na godzinę do pełnej wydajności, a mechaniczna blokada pompy zabezpiecza wybraną pozycję przed przypadkową zmianą. Elektronika pracuje w szerokim zakresie napięcia 1 x 100-240 V, 50/60 Hz, a pobór mocy nie przekracza 19 W. Klasa ochrony IP65 / NEMA 4X oraz przewód 1,5 m z wtykiem EU pozwalają na montaż w wilgotnych pomieszczeniach technicznych bez dodatkowej osłony.

Budowa głowicy i materiały odporne chemicznie

Głowica dozująca wykonana jest z polipropylenu PP. Membrana jest w pełni z PTFE, uniwersalna i odporna chemicznie, o długiej żywotności. Zawory kulkowe ceramiczne współpracują z uszczelką EPDM, a podwójne kulki w zaworach zapewniają najwyższą dokładność dozowania. Zintegrowany zawór odpowietrzający ułatwia uruchomienie i szybkie usunięcie powietrza z układu.

Maksymalna lepkość robocza przy 100 % wydajności to 50 mPas, a powtarzalność dawkowania wynosi ±5 %. Dzięki temu pompa nadaje się do wody i roztworów o zbliżonej gęstości, np. 998,2 kg/m3 przy temperaturze pracy 20 °C. Zakres temperatury cieczy to -10 . 45 °C, a temperatura otoczenia 0 . 45 °C. Ciśnienie pracy sięga 10 bar, co pozwala na pracę w instalacjach z podwyższonym oporem hydraulicznym.

Montaż i elastyczność instalacji

Zatrzaskowa płyta montażowa umożliwia instalację w trzech różnych pozycjach bez dodatkowych akcesoriów. Kostka sterowania może być umieszczona z przodu, po prawej lub lewej stronie, co ułatwia dostęp do pokrętła regulacji w ciasnych szafach. Króciec ssawny i wylot pompy obsługują standardowe końcówki węża 4/6 mm, 6/9 mm, 6/12 mm i 9/12 mm.

Maksymalna wysokość ssania podczas pracy to 6 m, a podczas zalewania 2 m, co sprawdza się w instalacjach grawitacyjnych i przy zbiornikach umieszczonych poniżej poziomu pompy. Wariant sterowania B to praca ciągła z ręcznym nastawianiem dawkowania, bez wejścia zatrzymania i bez przekaźników wyjściowych. Masa netto 2 kg i masa brutto 3 kg pozwalają na montaż naścienny lub na posadzce bez konieczności wzmocnionej konstrukcji wsporczej.

Parametry pracy i zasilanie

Pompa osiąga maksymalny przepływ 6 l/h przy minimalnym 6,0 ml/h, co daje zakres regulacji 1:1000. Taki rozpięty zakres pozwala na precyzyjne dozowanie zarówno w małych, jak i większych obiegach. Znamionowe napięcie 1 x 100-240 V i częstotliwość 50/60 Hz zapewniają uniwersalność zasilania w Europie i poza nią. Prąd rozruchowy wynosi 25 A przy 230 V przez 2 ms, co należy uwzględnić przy doborze zabezpieczeń.

Urządzenie posiada dopuszczenia CE. Typ zaworu to standard, a konstrukcja bez zaworów sprężynowych ogranicza lepkość roboczą do 50 mPas. W praktyce oznacza to stabilną pracę z wodą i rozcieńczonymi roztworami chemicznymi.
