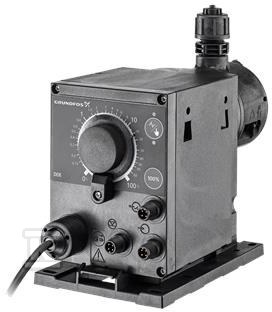

Pompa membranowa dozująca SMART Digital DDE 6-10 B-PVC/V/C-X-31I001FG 97720928

Kompaktowa pompa membranowa do prostych instalacji dozujących

Membranowa pompa dozująca z napędem silnikowym krokowym i inteligentnym układem sterującym przeznaczona do podstawowych zastosowań dozujących. Pracuje z pełną długością skoku, co zapewnia stabilne zalewanie i zasysanie nawet przy cieczach o podwyższonej lepkości lub odgazowujących. Zmiana długości skoku w zależności od ustawionej wydajności daje łagodny i ciągły przepływ bez gwałtownych pulsacji.

Budowa i montaż

Kompaktowa obudowa pozwala na montaż w trzech różnych pozycjach dzięki zatrzaskowej płycie montażowej. Kostka sterowania może być umieszczona z przodu, po prawej lub po lewej stronie, co ułatwia dostęp w ciasnych szafach i przy różnym prowadzeniu przewodów. Mechaniczna blokada pompy chroni przed nieautoryzowaną zmianą nastaw. Masa netto wynosi 2 kg, masa brutto 3 kg, a zakres temperatury otoczenia to 0 . 45 °C.

Sterowanie i dokładność dozowania

Ustawienie wydajności odbywa się pokrętłem ze skalą logarytmiczną w zakresie 0,1-100 %. Tryb pracy to ręczny dozowanie w tym zakresie. Zakres regulacji 1:1000 pozwala uzyskać maksymalny przepływ 6 l/h przy minimalnym 6,0 ml/h. Powtarzalność wynosi 5 %. Maksymalne ciśnienie pracy to 10 bar, a maksymalna lepkość przy 100 % wydajności to 50 mPas. Maksymalna wysokość ssania podczas pracy to 6 m, podczas zalewania 2 m. Typ sterowania to B, bez zewnętrznego wejścia zatrzymania i bez przekaźników wyjściowych.

Materiały, odporność i warunki pracy

Głowica dozująca wykonana jest z PVC, z membraną pełną z PTFE odporną chemicznie i o wysokiej trwałości. Zawory kulowe ceramiczne z podwójnymi kulkami zapewniają najwyższą dokładność. Uszczelka FKM. Zawór odpowietrzający ułatwia uruchomienie. Ciecz robocza to woda, zakres temperatury cieczy -10 . 45 °C, temperatura pracy 20 °C, gęstość 998,2 kg/m3. Dopuszczenia na tabliczce znamionowej: CE, CSA-US, NSF61, EAC, RCM.

Zasilanie i zestaw instalacyjny

Zasilanie 1 x 100-240 V, częstotliwość podstawowa 50 / 60 Hz, maksymalna moc wejściowa P1 19 W. Stopień ochrony IP65 / NEMA 4X. Długość kabla 1,5 m z wtyczką EU. Prąd rozruchowy 25 A przy 230 V przez 2 ms. Typ instalacji 4/6 mm do 7,5 l/h, 16 bar, króciec ssawny i wylot pompy Hose 4/6 mm 3. W zestawie instalacyjnym znajdują się 2 przyłącza pompy, zawór stopowy bez łącznika poziomu, zawór dozujący, przewód tłoczny PE 6 m, przewód ssawny PVC 2 m oraz przewód odpowietrzający PVC 2 m 4/6 mm.
