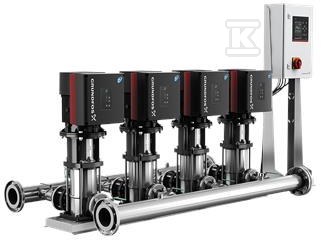

Zestaw podnoszenia ciśnienia Hydro MPC-E 4 CRIE5-9 U2 A-A-A-A z silnikami MGE 98389633

Zestawy podnoszenia ciśnienia z silnikami MGE

Kompletny zestaw podnoszenia ciśnienia zgodny ze standardem DIN 1988/T5.

Wszystkie pompy zestawu są wyposażone w pompy ze zintegrowaną przetwornicą częstotliwości.

Od mocy 0,37 do 11 kW zestaw jest wyposażony w pompy CR, CRE, CRI, CRIE z elektronicznie komutowanym silnikiem z magnesami trwałymi o niezwykle wysokiej sprawności. Całkowita klasa sprawność silnika, w tym przetwornicy częstotliwości, odnosi się do poziomu IE5 wg IEC60034-31.

Od mocy 15 do 22 kW zestaw wyposażony jest w pompy CR, CRE, CRI, CRIE z silnikami ze zintegrowaną przetwornicą częstotliwości. Całkowita sprawność silnika, w tym przetwornicy częstotliwości, jest wyższa niż poziom IE3 wg IEC60034-31 (norma dotyczy tylko silnika).

• Hydro MPC-E utrzymuje stałe ciśnienie przez ciągłą regulację prędkości pomp.
• Osiągi zestawu są dopasowywane do zapotrzebowania przez wył/zał wymaganej liczby pomp i pracę równoległą załączonych pomp.
• Zamiana pomp jest automatyczna w zależności od obciążenia, czasu i zakłócenia.

Zestaw składa się z: :pionowych, odśrodkowych pomp wielostopniowych typu CRIE 5-9.

• Wszystkie elementy pomp stykające się z tłoczoną cieczą są wykonane ze stali nierdzewnej EN DIN 1.4301.
• Podstawa i głowica, w zależności od typu pompy, wykonane są z żeliwa/stali nierdzewnej (CRI)lub żeliwa EN-GJS-500-7 (CR), pozostałe istotne elementy są wykonane ze stali nierdzewnej EN DIN 1.4301.
• Pompy posiadają przyjazne w obsłudze kasetowe uszczelnienie wału HQQE (SiC/SiC/EPDM).
• Dwóch kolektorów ze stali nierdzewnej EN DIN 1.4571
• Ramy podstawy ze stali nierdzewnej (EN DIN 1.4301) w przypadku pomp o wielkości do CR 64. Powyżej CR 64 pompy są umieszczone na ocynkowanym dwuteowniku.
• Jednego zaworu zwrotnego (POM) i dwóch zaworów odcinających dla każdej pompy.Zawory zwrotne są zgodne z DVGW, zawory odcinające z DIN i DVGW.
• Przyłącza z zaworem odcinającym dla przyłączenia membranowego zbiornika ciśnieniowego.
• Manometru i przetwornika ciśnienia (wyjście analogowe 4-20 mA)
• Szafy sterowniczej Control MPC w stalowej obudowie, IP 54, z wyłącznikiem głównym, wszystkimi wymaganymi bezpiecznikami, zabezpieczeniem silnika, wyłącznikami i sterownikiem mikroprocesorowym CU 352. Zabezpieczenie przed suchobiegiem i zbiornik membranowy dostępne są jako osprzęt.

Praca pomp jest regulowana przez Control MPC z następującymi funkcjami: -Inteligentny sterownik wielopompowy CU 352. -Utrzymanie stałego ciśnienia przez ciągłą regulację prędkości obrotowej pomp. -Regulator PID z ustawialnymi parametrami PI (Kp+Ti). -Stałe ciśnienie wartości zadanej niezależnie od ciśnienia wlotowego. -Praca zał./wył. przy małych przepływach. -Automatyczne kaskadowe sterowanie pomp w celu utrzymania optymalnej sprawności.

• Wybór min. czasu pomiędzy zał./wył., automatycznej zamiany i priorytetu pomp.
• Funkcja automatycznego testu pomp niepracujących.
• Wybór pompy rezerwowej
• Możliwość wyboru czujnika rezerwowego
• Czujnik dodatkowy (możkiwość przełączenia na dodatkowy czujnik / inną wartość zadaną).

• Multi-sensor (do 6 czujników wpływających na wartość zadaną.

• Praca ręczna
• Zewnętrzny wpływ na wartość zadaną.
• Funkcja rejestrów Log.
• Wartość zadana rampy
• Funkcje cyfrowego zdalnego sterowania: • zał./wył. zestawu • maks., min. lub punkt pracy użytkownika • do 6 różnych wartości zadanych
• Wejścia i wyjścia cyfrowe mogą być konfigurowane indywidualnie
• Funkcje kontroli pomp i zestawu: • minimalne i maksymalne granice wartości aktualnych • Ciśnienie wlotowe
• Monitoring zaworu zwrotnego
• Zabezpieczenie silnika
• Monitoring czujników przed awarią.
• Alarm log z 24 zapamiętanymi alarmami
• Funkcje wyświetlacza i sygnalizacji: • kolorowy wyświetlacz z podświetleniem • zielona dioda sygnalizacji pracy i czerwona dioda sygnalizacji zakłócenia • bezpotencjałowe styki przełączające pracy i zakłócenia.
• Komunikacja Grundfos bus.

Możliwe jest dodanie modułów komunikacyjnych CIM do komunikacji z systemem Scada/BMS.

Pompy, orurowanie, kompletne okablowanie oraz szafa Control MPC są zamontowane na ramie podstawy. Zestaw podnoszenia ciśnienia jest fabrycznie wstępnie ustawiony i przetestowany.

Zestawy podwyższania ciśnienia - opcje. Wydajność:Woda Dopuszczalna temp. cieczy:5 °C .. 60 °C Max. ciśnienie robocze:16 bar Wydajność (Pompownia):40.8 m3/h Wydajność bez 1 pompy Wydajność bez 1 pompy Prąd znamionowy:16.2 A Moc nominalna:2.2 kW Masa netto:209 kg Moc nominalna Zbiorniki membranowe, zabezpieczenie przed suchobiegiem i sterowniki patrz osprzęt.
