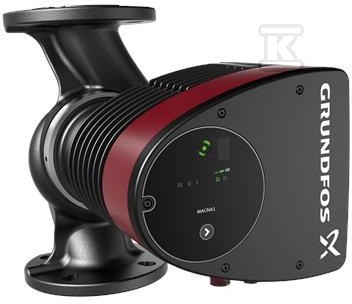

Pompa obiegowa c.o./klimatyzacja Magna1 100-100 F 450 kołnierzowa, PN6 99221441

Pompa obiegowa z silnikiem PMS do systemów grzewczych i klimatyzacyjnych

Pompa obiegowa Grundfos MAGNA1 100-100 F 450 kołnierzowa PN6 łączy prostą obsługę z elektroniczną regulacją prędkości. Przeznaczona jest do pracy jako pompa główna w instalacjach c.o. i klimatyzacji, gdzie wymagane jest podstawowe sterowanie i monitorowanie bez konieczności serwisowania. Intuicyjny interfejs na zintegrowanej skrzynce sterowniczej ułatwia wymianę starszych pomp cyrkulacyjnych, a bezobsługowy silnik typu z puszki wirnika ogranicza konserwację do minimum.

Budowa i napęd bezobsługowy

Obudowa pompy wykonana jest z żeliwa EN-GJL-250 GG 25, co zapewnia stabilność mechaniczną przy połączeniach kołnierzowych DN 100 PN 6. Długość zabudowy wynosi 450 mm, a masa ok. 37,69 kg. Wirnik kompozytowy wzmocniony włóknem węglowym współpracuje z płytą łożyskową i okładziną wirnika ze stali nierdzewnej, natomiast obudowa stojana jest aluminiowa.

Napęd stanowi 4-biegunowy silnik synchroniczny z magnesami trwałymi. Prędkość jest kontrolowana przez wbudowany przetwornik częstotliwości, a elektronika mocy jest chłodzona powietrzem. Dzięki konstrukcji z puszki wirnika pompa jest bezobsługowa. Znamionowe napięcie zasilania to 1 x 230 V, pobór prądu 6,23 A, pobierana moc silnika ok. 1 413 W przy 3425 1/min.

Sterowanie, komunikacja i oszczędność energii

Sterownik i panel obsługowy są zintegrowane w skrzynce sterującej. Dostępne są 3 krzywe stałego ciśnienia, 3 krzywe ciśnienia proporcjonalnego oraz 3 stałe prędkości. Pompa oferuje wyjście przekaźnika błędów i wejście cyfrowe start/stop do zdalnego sterowania. Interfejs sygnałowy 0-10 V oraz bezpotencjałowy styk przełączający umożliwiają integrację z systemami BMS.

Komunikacja bezprzewodowa z aplikacją Grundfos GO Remote pozwala na zdalny podgląd i podstawowe ustawienia. Wysoka efektywność energetyczna spełnia wymagania EuP 2015, a wskaźnik efektywności energetycznej IEE wynosi 0,19.

Zastosowania i warunki pracy

MAGNA1 sprawdza się jako pompa główna w pętlach mieszających, powierzchniach grzewczych i klimatyzacyjnych, systemach pomp ciepła ze źródłem gruntowym oraz mniejszych aplikacjach chłodniczych.

Parametry pracy obejmują temperaturę czynnika -10 °C do 110 °C w ciągłej pracy, temperaturę otoczenia 0 °C do 40 °C, maksymalną wysokość podnoszenia 10 m oraz przepływ przy BEP ok. 33,41 m3/h. Maksymalne ciśnienie pracy to 6 bar przy klasie PN 6. Stopień ochrony IPX4 i klasa izolacji F zapewniają bezpieczną pracę w typowych warunkach instalacyjnych. Połączenia kołnierzowe wejścia i wyjścia zgodne z ISO 228-1, forma kołnierza okrągła.
