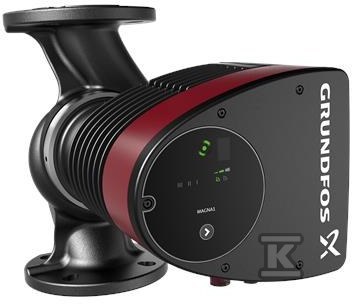

Pompa obiegowa c.o./klimatyzacja Magna1 100-80 F 450 kołnierzowa, PN6 99221440

Uniwersalna pompa obiegowa do instalacji grzewczych i chłodniczych

Prosta opcja dobrze wykonanej pracy, która sprawdza się zarówno w wymianie starszych pomp cyrkulacyjnych, jak i w nowych instalacjach. Intuicyjny interfejs użytkownika i bezobsługowa konstrukcja z silnikiem o hermetycznym wirniku ułatwiają montaż i codzienną eksploatację. Pompa jest jednofazowa 1 x 230 V 50/60 Hz z wbudowanym przekształtnikiem częstotliwości, co pozwala na bezstopniową regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania systemu.

Budowa i materiały

Obudowa pompy wykonana jest z żeliwa EN-GJL-250 ASTM A48-250B, a wersje dostępne są również ze stali nierdzewnej. Wirnik kompozytowy z tworzywa PES 30%GF jest wzmocniony włóknem węglowym, płyta łożyskowa i okładzina wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem. Zintegrowana skrzynka sterownicza zawiera sterownik i panel operacyjny. Przyłącze kołnierzowe DIN DN 100 z długością port-to-port 450 mm i klasą ciśnienia PN 6 pozwala na montaż w instalacjach przemysłowych i komercyjnych. Klasa izolacji wg IEC to F, a stopień ochrony IPX4 zapewnia odporność na zachlapanie.

Silnik to 4-biegunowy synchroniczny silnik z magnesami trwałymi, którego prędkość znamionowa wynosi ok. 3109 obr/min. Prąd znamionowy sięga 4,71 A przy poborze mocy do 1067 W. Masa netto urządzenia to ok. 34,4 kg, masa brutto ok. 37,7 kg przy objętości opakowania ok. 0,097 m3.

Sterowanie, komunikacja i efektywność energetyczna

Pompa spełnia wymagania EuP 2015 i charakteryzuje się wskaźnikiem efektywności energetycznej EEI 0,19. Dzięki silnikowi PM i zintegrowanemu przekształtnikowi częstotliwości zużycie energii jest niższe niż w klasycznych silnikach asynchronicznych klatkowych.

Sterowanie odbywa się z poziomu wbudowanego panelu, a dodatkowo dostępna jest możliwość zdalnego start/stop przez cyfrowe wejście. Wyjście relejowe awarii umożliwia monitorowanie stanu pracy w systemie BMS. Komunikacja bezprzewodowa z aplikacją zdalną pozwala na odczyt parametrów i podstawową diagnostykę bez konieczności demontażu.

Zastosowania i warunki pracy

Pompa przeznaczona jest do pompowania wody w instalacjach grzewczych i chłodniczych. Zakres temperatury cieczy to -10 . 110 °C, przy zalecanej temperaturze pracy ok. 60 °C. Temperatura otoczenia pracy to 0 . 40 °C, a maksymalne ciśnienie robocze wynosi 6 bar.

Typowe zastosowania obejmują:

• pętle mieszające i powierzchnie grzewcze w instalacjach c.o.
• powierzchnie klimatyzacyjne i komercyjne systemy chłodzenia
• cyrkulacja ciepłej wody użytkowej
• systemy pomp ciepła z odwiertami gruntowymi
• mniejsze aplikacje chłodnicze i district cooling / heating

Konstrukcja z wirnikiem hermetycznym eliminuje potrzebę konserwacji mechanicznej, a możliwość pracy jako pompa główna w obu kierunkach grzanie/chłodzenie zwiększa uniwersalność w obiektach komercyjnych i przemysłowych.
