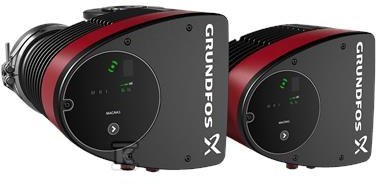

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 100-100 F 450 kołnierzowa, PN6 99221451

Niezawodna cyrkulacja z redundancją dla instalacji grzewczych i klimatyzacyjnych

Redundancja dwóch głowic w jednej obudowie pozwala zwiększyć wydajność lub skrócić przestoje serwisowe. MAGNA1 D 100-100 F 450 to pompa obiegowa kołnierzowa PN6 z przyłączem DN 100 i długością zabudowy 450 mm, przeznaczona do pracy jako pompa główna w systemach c.o. i klimatyzacji. Sterownik i panel operacyjny są zintegrowane w obudowie sterowania, a obsługa odbywa się przez intuicyjny interfejs użytkownika. Komunikacja między głowicami jest bezprzewodowa, a w razie awarii jednej z nich następuje automatyczne przełączenie na drugą, co zapewnia ciągłość przepływu i komfort.

Budowa i materiały

Obudowa pompy dostępna jest w wersji żeliwnej, EN-GJL-250, ASTM A48-250B. Wirnik jest typu mokrego, a obudowa wirnika wykonana jest z kompozytu wzmocnionego włóknem węglowym. Płyta łożyskowa i tuleja wirnika to stal nierdzewna, natomiast obudowa stojana to aluminium. Elektronika mocy jest chłodzona powietrzem. Silnik to 4-biegunowy silnik synchroniczny z magnesami trwałymi, PM, o wyższej sprawności niż klasyczny silnik asynchroniczny klatkowy. Prędkość jest regulowana przez zintegrowany przetwornik częstotliwości, a regulacja obrotów jest bezstopniowa. Klasa izolacji wg IEC to F, stopień ochrony IPX4. Masa urządzenia to ok. 62 kg, wymiary transportowe to ok. 61,5 cm długości, 63,4 cm wysokości i 53 cm szerokości, objętość ok. 0,207 m3.

Sterowanie, komunikacja i efektywność energetyczna

Pompa jest jednofazowa, 1 x 230 V, 50/60 Hz, prąd znamionowy ok. 6,23 A. Pobór mocy silnika P1 wynosi do 1413 W, a zakres poboru mocy pompy to 31,1 - 1413 W. Wskaźnik efektywności energetycznej EEI to 0,19, a produkt spełnia wymagania dyrektywy EuP 2015. Dzięki temu możliwe są wymierne oszczędności energii elektrycznej w eksploatacji.

Sterowanie obejmuje cyfrowe wejście start/stop do zdalnego sterowania oraz przekaźnik błędów do monitorowania pracy. Pompa komunikuje się bezprzewodowo z aplikacją Grundfos GO Remote i może pracować w sieci radiowej. Projekt z zamkniętym wirnikiem czyni urządzenie bezobsługowym.

Zastosowania i warunki pracy

MAGNA1 D może pracować jako pompa główna w aplikacjach grzewczych i chłodniczych, m.in.:

• pętle mieszające
• powierzchnie grzewcze
• powierzchnie klimatyzacyjne
• systemy pomp ciepła ze źródłem geotermalnym
• mniejsze aplikacje chłodnicze
• recyrkulacja ciepłej wody użytkowej
• ogrzewanie i chłodzenie miejskie

Parametry pracy obejmują maksymalny hydrostatyczny podnoszenie ok. 10 m, wydajność do ok. 67 m3/h przy prędkości obrotowej ok. 3425 obr/min. Maksymalne ciśnienie robocze to 10 bar, klasa ciśnienia PN6. Zakres temperatury czynnika to -10 °C do 110 °C, temperatura nominalna pracy do 60 °C, gęstość czynnika ok. 983,2 kg/m3.
