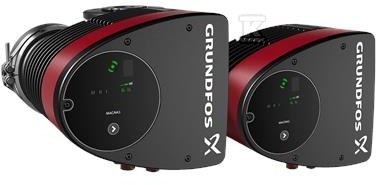

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 100-40 F 450 kołnierzowa, PN6 99221448

Podwójna pompa obiegowa z redundancją do centralnego ogrzewania i klimatyzacji

Podwójna głowica zapewnia ciągłość pracy instalacji grzewczej i chłodniczej. W przypadku awarii jednej pompy druga przejmuje pracę, co ogranicza przestoje i utrzymuje przepływ w obiegu. Dwie pompy komunikują się bezprzewodowo, a przełączanie może odbywać się ręcznie lub automatycznie. Rozwiązanie jest przeznaczone do podstawowych wymagań wydajnościowych, gdzie liczy się prosta obsługa, monitorowanie i wysoka dostępność systemu.

Konstrukcja z wirnikiem mokrym i silnikiem magnesów trwałych

Pompa pracuje z wirnikiem mokrym, w którym rotor silnika, wirnik i łożyska są bezpośrednio omywane przez tłoczone medium. Zamknięty wirnik sprawia, że urządzenie jest bezobsługowe. Kanał wirnika wykonany jest z tworzywa kompozytowego wzmocnionego włóknem węglowym, płyta łożyskowa i okładziny wirnika ze stali nierdzewnej, a obudowa stojana z aluminium. Korpus hydrauliczny to żeliwo szare EN-GJL-250 zgodne z ASTM A48-250B, co zapewnia wytrzymałość mechaniczną w instalacjach grzewczych i chłodniczych. Obudowa dostępna jest w wersji żeliwnej, a elektronika mocy jest chłodzona powietrzem.

Silnik to 4-biegunowy synchroniczny silnik magnesów trwałych. W porównaniu z klasycznym silnikiem asynchronicznym z klatką wirnika daje wyższą sprawność. Prędkość jest regulowana przez zintegrowany przetwornik częstotliwości umieszczony w skrzynce sterowniczej z panelem obsługowym. Zasilanie jednofazowe 230 V, 50/60 Hz, pobór prądu od 0,27 A do 2,32 A, moc wejściowa od 25,6 W do ok. 521 W.

Sterowanie, komunikacja i funkcje zabezpieczające

Obsługa odbywa się przez intuicyjny interfejs użytkownika zintegrowany ze sterownikiem. Pompa oferuje wyjście przekaźnika błędu do sygnalizacji awarii oraz cyfrowe wejście start/stop do zdalnego sterowania. Komunikacja bezprzewodowa z aplikacją Grundfos GO Remote umożliwia monitorowanie pracy, a radio pozwala na wymianę danych między głowicami.

Redundancja bliźniacza zapewnia zasilanie obiegu nawet przy uszkodzeniu jednej głowicy. Automatyczne przełączanie utrzymuje przepływ. Konstrukcja jest przeznaczona do pracy jako pompa główna w:

• pętlach mieszających
• powierzchniach grzewczych i chłodniczych
• systemach klimatyzacyjnych
• układach pomp ciepła zasilanych z ziemi
• mniejszych aplikacjach chłodniczych

Przyłącza kołnierzowe DIN DN 100 w klasie ciśnienia PN 6, długość montażowa 450 mm. Maksymalne ciśnienie pracy 6 bar, zakres temperatury cieczy od -10 °C do 110 °C. Maksymalny przepływ ok. 75 m3/h przy maksymalnej wysokości podnoszenia 40 dm.

Efektywność energetyczna i zakres pracy

Produkt spełnia wymagania EuP 2015, co przekłada się na realne oszczędności energii elektrycznej przy zastępowaniu starszych obiegówek. Wskaźnik efektywności energetycznej EEI wynosi 0,19, co oznacza klasę energetyczną A. Niskie zużycie w stanie jałowym i regulacja prędkości pozwalają dopasować pracę do aktualnego zapotrzebowania.

Wymiary gabarytowe ok. 450 mm wysokości, 551 mm szerokości i 434 mm głębokości, masa ok. 72,0 kg. Dzięki kompaktowej budowie i kołnierzowemu połączeniu pompa nadaje się do rozbudowanych obiegów technologicznych i instalacyjnych w budynkach użyteczności publicznej, obiektach komercyjnych oraz układach technologicznych, gdzie wymagane są duże średnice przyłączy i stabilne parametry hydrauliczne.
