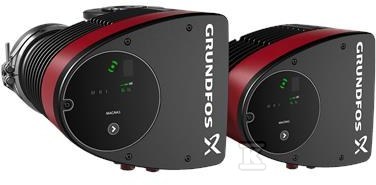

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 100-60 F 450 kołnierzowa, PN6 99221449

Pompa obiegowa bliźniacza do systemów grzewczych i klimatyzacyjnych

Pompa obiegowa podwójna MAGNA1 D 100-60 F 450 kołnierzowa PN6 przeznaczona jest do pracy ciągłej w instalacjach c.o. i klimatyzacji, gdzie przerwa w obiegu oznacza utratę komfortu lub produkcji. Dwie głowice pracują w układzie redundantnym i komunikują się bezprzewodowo, co pozwala na przełączanie między nimi w przypadku awarii jednej z pomp. Rozwiązanie utrzymuje przepływ i stabilne warunki pracy bez konieczności ręcznej interwencji w trybie awaryjnym, a w codziennej eksploatacji umożliwia ręczne przełączanie obciążenia między głowicami.

Konstrukcja z zamkniętym wirnikiem eliminuje konieczność uzupełniania oleju i ogranicza konserwację. Wyjście przekaźnika błędu sygnalizuje stan awaryjny do systemu BMS, a cyfrowe wejście start/stop umożliwia zdalne załączanie i wyłączanie pompy z zewnętrznego sterownika. Masa urządzenia wynosi ok. 69,79 kg przy objętości ok. 0,207 m3, co należy uwzględnić przy montażu kołnierzowym.

Redundancja i ciągła praca instalacji

Układ bliźniaczy zapewnia zasilanie obiegu nawet przy wyłączeniu jednej głowicy. W praktyce oznacza to brak przestojów w pętlach mieszających, powierzchniach grzewczych i chłodniczych oraz w mniejszych aplikacjach chłodniczych. Komunikacja bezprzewodowa między głowicami pozwala na automatyczne przejęcie pracy przez sprawną pompę po wykryciu usterki. W trybie serwisowym możliwe jest ręczne przełączenie, co ułatwia przegląd bez zatrzymywania całego systemu.

Konstrukcja, silnik i oszczędność energii

Serce pompy stanowi 4-biegunowy synchroniczny silnik magnesów trwałych. W porównaniu z klasycznym silnikiem asynchronicznym z klatką wirnika zapewnia wyższą sprawność mechaniczną i mniejsze straty przy częściowych obciążeniach. Prędkość jest regulowana przez zintegrowany falownik, co pozwala dopasować wydajność do aktualnego zapotrzebowania instalacji.

Elektronika mocy jest chłodzona powietrzem, a obudowa stojana wykonana jest z aluminium. Kanał wirnika wykonano z tworzywa wzmocnionego włóknem węglowym, płyta łożyskowa i okładzina wirnika ze stali nierdzewnej. Obudowa pompy dostępna jest w wersji żeliwnej i ze stali nierdzewnej, co daje wybór pod kątem medium i warunków montażu. Produkt spełnia wymagania regulacji EuP 2015, co przekłada się na mniejsze zużycie energii elektrycznej w długim okresie pracy.

Sterowanie, komunikacja i typowe zastosowania

Pompa jest jednofazowa 1x230 V z wbudowanym sterownikiem i panelem obsługowym umieszczonym w skrzynce sterowniczej. Obsługa odbywa się przez czytelny interfejs na obudowie, a zdalny monitoring i parametryzacja są możliwe przez aplikację Grundfos GO Remote oraz komunikację radiową.

Typowe zastosowania obejmują:

• pętle mieszające w instalacjach grzewczych
• powierzchnie grzewcze i chłodnicze
• systemy pomp ciepła zasilane z gruntu
• mniejsze aplikacje chłodnicze

Wykonanie kołnierzowe PN6 umożliwia montaż w magistralach o średnicy DN100 z długością zabudowy 450 mm.
