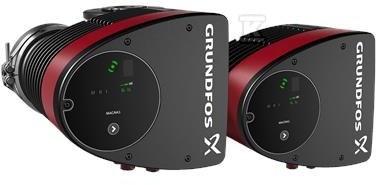

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 100-80 F 450 kołnierzowa, PN6 99221450

Pompa obiegowa podwójna z redundancją do systemów grzewczych i klimatyzacyjnych

Redundancja dwóch głowic w jednej obudowie pozwala utrzymać przepływ w instalacji przy awarii jednej pompy. Rozwiązanie jest przeznaczone do podstawowych wymagań wydajnościowych w instalacjach c.o. i klimatyzacji, gdzie liczy się ciągłość pracy i proste sterowanie. Zintegrowany sterownik z panelem obsługowym w skrzynce sterowniczej umożliwia lokalną konfigurację bez dodatkowych urządzeń. Komunikacja bezprzewodowa między głowicami wspiera przełączanie ręczne i automatyczne w przypadku utraty sprawności jednej z nich.

Budowa i napęd

Konstrukcja opiera się na dwóch niezależnych pompach w układzie bliźniaczym. Wirnik zamknięty eliminuje konieczność uzupełniania smaru i czyni pompę bezobsługową. Kanał wirnika wykonano z tworzywa wzmocnionego włóknem węglowym, płyta łożyskowa i okładziny wirnika są ze stali nierdzewnej, a obudowa stojana z aluminium. Obudowa pompy dostępna jest w wersji żeliwnej i ze stali nierdzewnej. Elektronika mocy jest chłodzona powietrzem.

Napęd stanowi 4-biegunowy synchroniczny silnik magnesów trwałych. W porównaniu z klasycznym silnikiem asynchronicznym z klatką wirnika zapewnia wyższą sprawność mechaniczną. Prędkość jest regulowana przez wbudowany przetwornik częstotliwości, co pozwala dopasować wydajność do aktualnego zapotrzebowania instalacji. Produkt spełnia wymagania regulacji EuP 2015.

Sterowanie, komunikacja i monitoring

Obsługa odbywa się przez intuicyjny interfejs użytkownika zintegrowany z pompą. Pompa posiada cyfrowe wejście start/stop do zdalnego załączania i wyłączania oraz wyjście przekaźnika sygnalizacji błędu do integracji z systemem BMS lub sygnalizacją obiektową.

Komunikacja bezprzewodowa umożliwia połączenie z aplikacją zdalną oraz wymianę danych radiowych między głowicami. Dzięki temu możliwe jest monitorowanie pracy, odczyt podstawowych parametrów i zdalna zmiana ustawień bez konieczności dostępu fizycznego do skrzynki sterowniczej.

Zastosowania i warunki pracy

Pompa kołnierzowa o długości zabudowy 450 mm i przyłączu DN 100 przeznaczona jest do montażu w instalacjach z kołnierzami PN6. Jednofazowe zasilanie 1x230 V ułatwia instalację w typowych obiektach usługowych i przemysłowych.

Typowe zastosowania obejmują:

• pętle mieszające w instalacjach grzewczych
• powierzchnie grzewcze i chłodzące
• systemy klimatyzacyjne
• instalacje pomp ciepła zasilanych z gruntu
• mniejsze aplikacje chłodnicze

Wykonanie z materiałów odpornych na korozję oraz zamknięty wirnik pozwalają na pracę w obiegu zamkniętym z wodą grzewczą lub chłodzącą.
