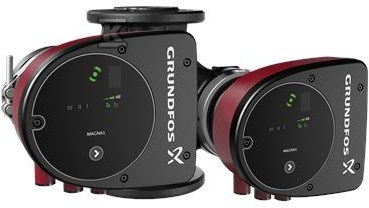

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 40-60 F 220 kołnierzowa, PN6/10 99221294

Pompa obiegowa bliźniacza do systemów grzewczych i klimatyzacyjnych z redundancją

Grundfos MAGNA1 D 40-60 F 220 kołnierzowa to pompa obiegowa podwójna z dwiema głowicami, przeznaczona do instalacji centralnego ogrzewania i klimatyzacji. Rozwiązanie zapewnia ciągłość obiegu dzięki redundancji - w razie awarii jednej głowicy druga przejmuje pracę, a obie pompy komunikują się bezprzewodowo. Sterownik i panel obsługowy są zintegrowane w skrzynce sterowniczej, a obsługa odbywa się przez intuicyjny interfejs użytkownika. Pompa spełnia wymagania EuP 2015 i charakteryzuje się klasą efektywności energetycznej EEI 0,22.

Budowa i materiały

Obudowa pompy wykonana jest z żeliwa EN-GJL-250, ASTM A48-250B, dostępna także w wersji ze stali nierdzewnej. Kanał wirnika jest wzmocniony włóknem węglowym, płyta łożyskowa i okładziny wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Wirnik zamknięty zapewnia pracę bezobsługową. Zastosowano 4-biegunowy synchroniczny silnik magnesów trwałych, który dzięki przetwornicy częstotliwości zintegrowanej w pompie pozwala na płynną regulację prędkości. Elektronika mocy jest chłodzona powietrzem. Przyłącza kołnierzowe DN 40, długość montażowa 220 mm, ciśnienie nominalne PN 6/10, maksymalne ciśnienie robocze 10 bar.

Sterowanie, komunikacja i niezawodność

Pompa pozwala na podstawowe sterowanie i monitorowanie systemu bez dodatkowych urządzeń. Dostępne jest wyjście przekaźnika błędu oraz cyfrowe wejście start/stop do zdalnego sterowania. Komunikacja bezprzewodowa z aplikacją Grundfos GO Remote oraz możliwość komunikacji radiowej ułatwiają diagnostykę i ustawienia. Automatyczne przełączenie w przypadku utraty sprawności jednej z nich zabezpiecza przepływ. Przełączanie ręczne pozwala na planowe wyłączenie jednej pompy do serwisu przy zachowaniu pracy instalacji.

Zastosowania i warunki pracy

Urządzenie sprawdza się jako pompa główna w aplikacjach grzewczych i chłodniczych, w tym:

• pętle mieszające,
• powierzchnie grzewcze i klimatyzacyjne,
• systemy pomp ciepła zasilane z gruntu,
• mniejsze aplikacje chłodnicze.

Zakres pracy obejmuje temperaturę czynnika od -10 °C do 110 °C, temperaturę otoczenia 0 °C … 40 °C, klasę ochrony X4D i izolacji F, klasę TF 110. Zasilanie jednofazowe 1 x 230 V, 50 / 60 Hz, pobór mocy 12 W … 194 W, prąd 0,11 A … 1,56 A. Maksymalny przepływ do 23 m3/h przy maksymalnej wysokości podnoszenia 6 m. Masa ok. 20 kg. Znakowanie CE, VDE, EAC, CN ROHS, WEEE.
