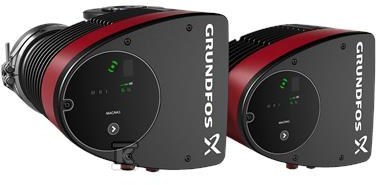

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA1 D 80-100 F 360 kołnierzowa, PN6 99221416

Pompa obiegowa bliźniacza z redundancją do instalacji c.o. i klimatyzacji

Zapewnienie ciągłości pracy instalacji grzewczej i chłodniczej bez przestojów to główna zaleta konstrukcji bliźniaczej. Dwie głowice pracują w układzie redundantnym i komunikują się bezprzewodowo, co pozwala na automatyczne przełączenie na sprawną pompę w przypadku awarii jednej z nich. Ręczne przełączenie jest również dostępne. Rozwiązanie jest przeznaczone do podstawowych wymagań wydajnościowych, gdzie liczy się proste sterowanie i możliwość zdalnego monitorowania.

Pompa spełnia wymagania EuP 2015 i charakteryzuje się wskaźnikiem efektywności energetycznej IEE 0,21. Zintegrowany przetwornik częstotliwości umożliwia płynną regulację prędkości, a bezobsługowy wirnik zamknięty ogranicza potrzebę konserwacji. Obsługa odbywa się przez intuicyjny panel w skrzynce sterowniczej, a całość jest zasilana z sieci jednofazowej 1×230 V, 50/60 Hz.

Budowa, materiały i silnik

Obudowa pompy dostępna jest w wersji żeliwnej, w tym z żeliwa GG 25 GJL-250. Kanał wirnika wykonano z tworzywa wzmocnionego włóknem węglowym, płyta łożyskowa i okładzina wirnika są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem.

Napęd stanowi 4-biegunowy synchroniczny silnik magnesów trwałych. W porównaniu z klasycznym silnikiem asynchronicznym z klatką wirnika zapewnia wyższą sprawność i mniejsze zużycie energii. Prędkość jest kontrolowana przez wbudowany falownik z regulacją ciągłą.

Wykonanie kołnierzowe to długość zabudowy 360 mm przy połączeniu DN 80, PN 6. Stopień ochrony to IPX4, klasa izolacji F. Temperatura otoczenia pracy to 0 °C do 40 °C.

Sterowanie, komunikacja i monitoring

Sterownik zintegrowany z pompą oferuje trzy krzywe ciśnienia stałego, trzy krzywe ciśnienia proporcjonalnego oraz trzy stałe prędkości. Cyfrowe wejście start/stop umożliwia zdalne załączanie i wyłączanie, a wyjście przekaźnika sygnalizuje błąd.

Komunikacja odbywa się bezprzewodowo z aplikacją mobilną producenta oraz radiowo. Dwie głowice w układzie bliźniaczym wymieniają informacje bezprzewodowo, co wspiera funkcję alternacji i zabezpiecza przepływ w razie utraty sprawności jednej pompy. Kontakty są bezpotencjałowe.

Zastosowania i warunki pracy

Pompa pracuje jako główna jednostka w obiegach grzewczych i chłodniczych, w tym w pętlach mieszających, na powierzchniach grzewczych i klimatyzacyjnych, w systemach pomp ciepła zasilanych z gruntu oraz w mniejszych aplikacjach chłodniczych.

Zakres pracy obejmuje temperaturę czynnika od -10 °C do 110 °C w pracy ciągłej, maksymalną temperaturę chwilową do +110 °C oraz ciśnienie pracy do 6 bar przy klasie PN 6. Maksymalny przepływ to 30,34 m3/h przy wysokości podnoszenia do 10 m.

Parametry elektryczne to prąd znamionowy 4,41 A i pobór mocy ok. 1,002 kW. Zastosowanie silnika PM i zintegrowanej regulacji przekłada się na niższe zużycie energii w porównaniu z rozwiązaniami o stałej prędkości.
