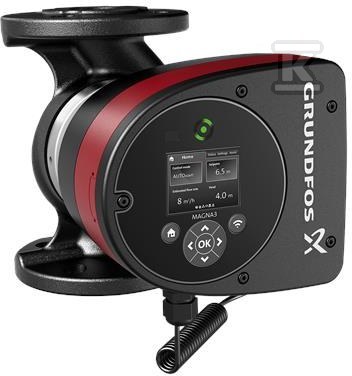

Pompa obiegowa c.o./klimatyzacja Grundfos MAGNA3 32-60 F 220 kołnierzowa, PN16 98333852

Inteligentna pompa obiegowa do ogrzewania i chłodzenia z komunikacją i sterowaniem

Pompa kołnierzowa do instalacji c.o. i klimatyzacji łączy bezobsługową konstrukcję z hermetycznym wirnikiem i zaawansowanym sterowaniem. Zintegrowany blok sterujący z wyświetlaczem TFT umożliwia intuicyjną konfigurację funkcji AUTOADAPT i FLOWADAPT, a wbudowany czujnik różnicy ciśnień i temperatury pozwala na pracę w zależności od rzeczywistego zapotrzebowania systemu. Bezprzewodowe połączenie z aplikacją Grundfos GO Remote daje dostęp do raportowania i zdalnego monitorowania pracy, a komunikacja przez opcjonalne moduły CIM, wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki ułatwia integrację z magistralą fieldbus i automatyką budynku.

Konstrukcja bezobsługowa i materiały

Urządzenie jest wykonane w technologii canned-rotor, czyli pompa i silnik tworzą integralną jednostkę bez uszczelki wału. Uszczelnienie ogranicza się do dwóch uszczelek, a łożyska są smarowane pompowanym płynem, co przekłada się na brak konieczności obsługi. Obudowa pompy z żeliwa EN-GJL-200 ASTM A48-200B zapewnia stabilność mechaniczną przy przyłączu kołnierzowym DN 32 PN16 i długości międzykołnierzowej 220 mm. Wirnik z kompozytu PES 30%GF jest wzmocniony włóknem węglowym, płyta łożyskowa i powłoka wirnika są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem.

Silnik to 4-biegunowy synchroniczny silnik magnesów trwałych PM, którego prędkość reguluje wbudowany przekształtnik częstotliwości. Dzięki temu uzyskuje się wyższą sprawność niż w klasycznych silnikach asynchronicznych klatkowych, a pobór mocy mieści się w zakresie 9 W . 110 W przy zasilaniu 1 x 230 V 50 Hz i prądzie maksymalnym 0,09 A . 0,91 A.

Sterowanie, komunikacja i efektywność energetyczna

Sterownik i wyświetlacz są zintegrowane w jednym bloku, co upraszcza montaż i serwis. Wyświetlacz TFT pozwala na szybką konfigurację pracy, a funkcja FLOWADAPT ogranicza potrzebę stosowania zaworów regulacyjnych poprzez automatyczne dopasowanie przepływu. AUTOADAPT uczy się charakterystyki instalacji i dostosowuje pracę do zmieniających się warunków.

Pompa obsługuje komunikację fieldbus za pomocą modułów CIM oraz posiada wejścia analogowe i cyfrowe i konfigurowalne przekaźniki. Wbudowany czujnik różnicy ciśnień i temperatury wspiera pracę w trybach proporcjonalnej i stałej różnicy ciśnień. Wskaźnik efektywności energetycznej EEI wynosi 0,18, co oznacza bardzo niskie zużycie energii w eksploatacji.

Klasa izolacji to F, obudowa sterownika ma klasę X4D, a klasa temperaturowa TF 110. Znamionowe napięcie 1 x 230 V i częstotliwość 50 Hz pozwalają na standardowe podłączenie w instalacjach jednofazowych.

Zastosowania i warunki pracy

Urządzenie jest przeznaczone do obiegu wody w systemach grzewczych i chłodniczych. Sprawdzi się w:

• pętlach mieszających
• powierzchniach grzewczych
• powierzchniach klimatyzacyjnych
• systemach pomp ciepła zasilanych z gruntu
• mniejszych aplikacjach chłodniczych

Przyłącze kołnierzowe DIN DN 32 PN16 i maksymalne ciśnienie robocze 16 bar pozwalają na pracę w typowych instalacjach budynków. Zakres temperatury otoczenia to od 0 °C do 40 °C, a zakres temperatury pompowanego płynu to od -10 °C do 110 °C przy temperaturze pracy 60 °C. Maksymalna wysokość podnoszenia sięga ok. 6 m.

Masa netto wynosi 7,79 kg, masa brutto 8,32 kg, a objętość wysyłkowa 0,016 m3. Znakowanie na tabliczce znamionowej obejmuje CE, VDE, EAC, CN ROHS.
