Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA3 D 32-100 180 gwintowana,PN10 97924452

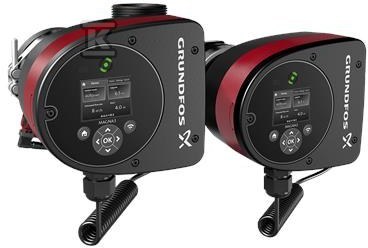

Podwójna pompa obiegowa do ogrzewania i klimatyzacji z bezprzewodową redundancją

Pompa obiegowa z dwoma głowicami przeznaczona jest do obiegu czynnika grzewczego i chłodzącego w instalacjach c.o., c.w.u. i klimatyzacji. Dwie pompy komunikują się bezprzewodowo i mogą pracować naprzemiennie, w kaskadzie lub w trybie zapasowym, co pozwala utrzymać ciągłość pracy przy awarii jednej głowicy lub ograniczyć przestoje serwisowe. Zintegrowany sterownik z wyświetlaczem i wbudowane czujniki różnicy ciśnień oraz temperatury umożliwiają precyzyjną regulację bez dodatkowych przetworników.

Konstrukcja i materiały

Urządzenie ma budowę z hermetycznym wirnikiem typu canned-rotor. Pompa i silnik tworzą integralną jednostkę bez uszczelnienia wału, z jedynie dwoma uszczelkami do uszczelnienia obudowy. Łożyska są smarowane pompowanym płynem, co przekłada się na bezobsługową eksploatację. Silnik to 4-biegunowy synchroniczny silnik magnesów trwałych z wbudowanym przekształtnikiem częstotliwości, co zapewnia wyższą sprawność niż w klasycznych silnikach klatkowych.

Obudowa pompy w tej wersji jest żeliwna, z przyłączem gwintowanym G 2” i długością zabudowy 180 mm. Tuleja wirnika kompozytowego jest wzmocniona włóknem węglowym, płyta łożyskowa i okładzina wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem. Klasa szczelności IPX4D i izolacji F pozwalają na pracę w pomieszczeniach technicznych o temperaturze otoczenia 0 °C do 40 °C. Masa netto to ok. 13,2 kg przy gabarytach ok. 400 mm szerokości i 239 mm długości.

Tryby pracy i sterowanie

MAGNA3 D oferuje trzy logiki pracy wielopompowej. W trybie naprzemiennym zmiana głowicy następuje w zależności od czasu lub zużycia energii, co wyrównuje obciążenie. W trybie zapasowym druga pompa jest okresowo uruchamiana, aby zapobiec zatarciu, a w razie awarii pompy podstawowej przejmuje pracę automatycznie. Tryb kaskadowy włącza drugą głowicę tylko wtedy, gdy zapotrzebowanie systemu tego wymaga.

Sterowanie odbywa się z intuicyjnego wyświetlacza zintegrowanego w obudowie sterownika. Dostępne są funkcje AUTOADAPT, która analizuje układ i dobiera optymalne nastawy, oraz FLOWADAPT, która ogranicza potrzebę stosowania zaworów regulacyjnych. Pompa ma komunikację fieldbus przez moduły CIM, wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki. Zasilanie jednofazowe 1 x 230 V, 50 Hz, pobór mocy w zakresie ok. 9 W do 169 W, maksymalny prąd 1,47 A. Wskaźnik efektywności energetycznej EEI wynosi 0,18.

Zastosowania i warunki pracy

Zakres pracy obejmuje temperaturę czynnika od -10 °C do 110 °C, przy ciągłej pracy do 60 °C i maksymalnym ciśnieniu roboczym 10 bar. Maksymalny przepływ to ok. 10,5 m3/h przy maksymalnym podnoszeniu ok. 10 m, a typowy punkt pracy to ok. 5,1 m3/h przy ok. 7 m podnoszenia.

Urządzenie sprawdza się w pętlach mieszających, powierzchniach grzewczych i chłodzących, systemach pomp ciepła zasilanych z gruntu oraz mniejszych aplikacjach chłodniczych. Nadaje się do modernizacji istniejących instalacji i nowych projektów komercyjnych i przemysłowych, gdzie wymagana jest redundancja i zdalny monitoring pracy.
