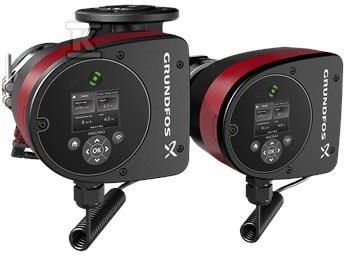

Pompa obiegowa podwójna do c.o./klimatyzacji Grundfos MAGNA3 D 32-100 F 220 kołnierzowa, PN6/10 97924453

Konstrukcja dwugłowicowa z komunikacją bezprzewodową

Podwójna pompa obiegowa MAGNA3 D została zaprojektowana z myślą o instalacjach wymagających redundancji - dwie głowice pracujące w jednej obudowie pozwalają podwoić wydajność lub zapewnić ciągłość pracy w przypadku awarii jednej z nich. Obie pompy komunikują się bezprzewodowo, co eliminuje potrzebę okablowania między nimi i upraszcza instalację w istniejących systemach.

Urządzenie oferuje trzy tryby pracy wielopompowej:

• Tryb naprzemienny - pompy zmieniają się automatycznie na podstawie czasu pracy lub zużytej energii. Jeśli jedna głowica ulegnie awarii, druga natychmiast przejmuje obciążenie.
• Tryb zapasowy - pompa zapasowa uruchamia się cyklicznie w określonych odstępach, zapobiegając jej zatarciu. W razie usterki pompy podstawowej automatycznie włącza się rezerwowa.
• Tryb kaskadowy - obie głowice włączają się i wyłączają adekwatnie do aktualnego zapotrzebowania systemu.

Konstrukcja typu canned-rotor oznacza brak uszczelki wału - pompa i silnik tworzą szczelną jednostkę z zaledwie dwoma uszczelkami. Łożyska smarowane są przez przepompowywany płyn, co czyni urządzenie praktycznie bezobsługowym przez cały okres eksploatacji.

Materiały i wykonanie

Korpus dostępny jest w wersji żeliwnej (EN-GJL-250 / ASTM A48-250B) lub ze stali nierdzewnej - ta druga sprawdza się w instalacjach ciepłej wody użytkowej. Wirnik kompozytowy wzmacniany włóknem węglowym (PES 30%GF) zapewnia odporność na zużycie ścierne i korozję galwaniczną. Płyta łożyskowa oraz okładzina wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy chłodzona jest powietrzem.

Wbudowany 4-biegunowy synchroniczny silnik magnesów trwałych (PM) charakteryzuje się znacznie wyższą sprawnością niż tradycyjne silniki asynchroniczne klatkowe - prędkość obrotowa regulowana jest przez zintegrowany przemiennik częstotliwości.

Inteligentne sterowanie i oszczędność energii

MAGNA3 D wyposażona jest w kolorowy wyświetlacz TFT oraz aplikację Grundfos GO Remote do bezprzewodowej konfiguracji i monitorowania pracy. Model E dodatkowo oferuje Bluetooth do bezpośredniego połączenia ze smartfonem bez dodatkowych adapterów.

Funkcje regulacyjne:

• AUTOADAPT - pompa automatycznie analizuje parametry systemu grzewczego i optymalizuje punkt pracy.
• FLOWADAPT + FLOWLIMIT - ogranicza maksymalny przepływ do ustawionej wartości bez konieczności stosowania zaworów dławiących na przewodzie zasilającym i powrotnym.
• Wbudowany czujnik różnicy ciśnień i temperatury umożliwia monitorowanie zużycia energii cieplnej systemu po zamontowaniu dodatkowego czujnika temperatury na powrocie.

Indeks efektywności energetycznej EEI na poziomie 0.18 plasuje pompę poniżej najwyższych wymagań dyrektywy EuP 2015 (641/2009/WE). Producent deklaruje oszczędność energii do 75% w porównaniu z konwencjonalnymi pompami obiegowymi montowanymi standardowo w instalacjach.

Urządzenie obsługuje komunikację fieldbus przez moduły CIM oraz oferuje wejścia analogowe (0-10 V / 4-20 mA), trzy wejścia cyfrowe i dwa konfigurowalne przekaźniki - co pozwala na integrację z systemami BMS i automatyką budynkową.

Zastosowania

Pompa sprawdza się zarówno w nowych projektach budowlanych, jak i przy modernizacji starszych instalacji:

• pętle mieszające,
• powierzchnie grzewcze i klimatyzacyjne,
• systemy pomp ciepła zasilanych z ziemi,
• mniejsze aplikacje chłodnicze,
• instalacje ciepłej wody użytkowej,
• telerozdzielanie ciepła i chłodu,
• ogrzewanie przemysłowe.

Zakres temperatur roboczych medium wynosi od -10 do +110 °C, ciśnienie robocze do 10 bar, a przyłącza kołnierzowe DN32 umożliwiają montaż zgodny ze standardem DIN na rurociągach PN6/10. Długość między króćcami to 220 mm, a masa urządzenia to około 15-16 kg.
