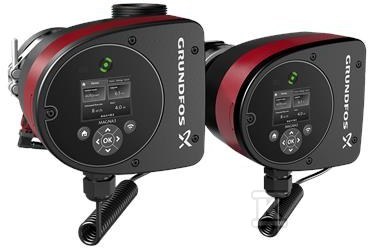

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA3 D 32-60 180 gwintowana,PN10 97924450

Dwupompowy obiegowiec do instalacji grzewczych i chłodniczych

Dwupompowa konstrukcja MAGNA3 D pozwala na dwojaki sposób wykorzystania - albo zwiększysz wydajność hydrauliczną całego układu, albo zbudujesz system z pełnym zabezpieczeniem przed przestojem jednej pompy. Obie jednostki pracują bezprzewodowo i oferują trzy tryby pracy wielopompowej:

• Tryb naprzemienny - pompy przełączają się automatycznie na podstawie czasu pracy lub zużytej energii; awaria jednej uruchamia drugą natychmiast.
• Tryb zapasowy - pompa rezerwowa włącza się cyklicznie co określony interwał (zapobiega zatarciu), a gdy pompa główna przestaje działać z powodu usterki - przejmuje pracę automatycznie.
• Tryb kaskadowy - obie pompy włączają się i wyłączają adekwatnie do aktualnego zapotrzebowania instalacji.

Taka elastyczność sprawia, że urządzenie sprawdza się zarówno przy modernizacji istniejących instalacji, jak i przy nowych realizacjach - od budynków mieszkalnych po obiekty użyteczności publicznej wymagające ciągłości dostaw ciepła lub chłodu.

Inteligentne sterowanie i oszczędność energii

MAGNA3 D wyposażono w funkcję AUTOADAPT - po uruchomieniu pompa sama analizuje parametry instalacji grzewczej i dobiera optymalny punkt pracy, a potem nieustannie koryguje ustawienia pod kątem zmieniających się potrzeb systemu.

Funkcja FLOWADAPT idzie o krok dalej - oprócz adaptacji automatycznie ogranicza maksymalny przepływ do ustawionej wartości (FLOWLIMIT). Efekt? Zmniejsza się zapotrzebowanie na zawory regulacyjne i dławiące w całej instalacji, co przekłada się na niższe koszty materiałów wykonawczych oraz lepszą efektywność energetyczną całego układu.

Wskaźnik efektywności energetycznej EEI na poziomie 0,18 oznacza zgodność z wymogami dyrektywy EuP 2015 już teraz - producent deklaruje oszczędności sięgające nawet 75% w porównaniu z konwencjonalnymi pompami obiegowymi montowanymi standardowo w instalacjach.

Wbudowany licznik energii cieplnej umożliwia monitorowanie rozkładu ciepła i zużycia energii w systemie dystrybucji bez konieczności instalowania oddzielnego przyrządu pomiarowego - precyzja od ±1% do ±10% w zależności od punktu nastawy.

Konstrukcja i możliwości komunikacyjne

Pompa ma konstrukcję typu canned-rotor (hermetyczny wirnik) - wirnik i silnik stanowią szczelną całość bez klasycznej uszczelki wału; do uszczelnienia służą tylko dwie uszczelki O-ring. Łożyska smarowane są przez przepompowywany płyn roboczy, co eliminuje konieczność jakiejkolwiek obsługi przez cały okres eksploatacji.

Obudowa dostępna jest w wersji żeliwnej (EN-GJL-200) lub ze stali nierdzewnej; tuleja wirnika wykonana jest z kompozytu wzmacnianego włóknem węglowym; płyta łożyskowa i okładzina wirnika ze stali nierdzewnej; stojan aluminiowy; elektronika mocy chłodzona powietrzem.

Układ napędowy to 4-biegunowy synchroniczny silnik z magnesami trwałymi (PM) sterowany przez wbudowany falownik częstotliwości - wyższa sprawność niż tradycyjne silniki asynchroniczne klatkowe.

Komunikacja obejmuje aplikację mobilną Grundfos GO Remote (połączenie bezprzewodowe); model E dodatkowo wyposażono w Bluetooth umożliwiający bezpośrednie sparowanie ze smartfonem bez dongla. Moduły CIM pozwalają na integrację fieldbusową z dowolnym systemem G.T.B., a fabrycznie zamontowane wejścia analogowe oraz konfigurowalne przekaźniki wyjściowe zapewniają elastyczność przy automatyzacji instalacji. Wbudowany czujnik różnicy ciśnień i temperatury eliminuje konieczność dokładania zewnętrznych elementów pomiarowych do podstawowych funkcji kontrolnych układu.

Urządzenie pracuje z czynnikiem o temperaturze od -10°C do 110°C przy ciśnieniu maksymalnym 10 bar - zakres ten pokrywa typowe potrzeby zarówno instalacji grzewczych zasilanych kotłem gazowym czy pompą ciepła typu solanka-woda (ground-source), jak i mniejszych aplikacji chłodniczych czy pętli mieszających wymagających precyzyjnej regulacji temperatury. Przyłącze gwintowane G2" oraz rozstaw króćców 180 mm ułatwiają dopasowanie do istniejących podejść rurowych przy wymianie starszego sprzętu jak i przy nowych projektach instalacyjnych. Izolacja klasy F chroni przed przegrzewaniem silnika przy maksymalnych parametrach pracy; stopień ochrony X4D zapewnia odporność na warunki panujące typowo w kotłowniach według klasyfikacji IEC 34-5.

Pompa spełnia normy CE oraz posiada certyfikaty VDE, UKCA i EAC; wyprodukowano ją fabrycznie na terenie Niemiec.
