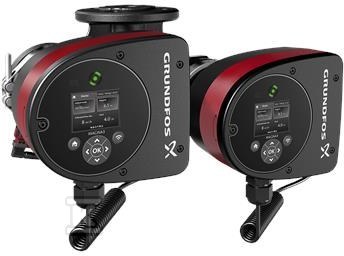

Pompa obiegowa podwójna c.o./klimatyzacja MAGNA3 D 32-60 F 220 kołnierzowa, PN6/10 98333860

Redundancja dwupompowa dla ciągłości pracy systemu

Podwójna konstrukcja MAGNA3 D pozwala na znaczące zwiększenie wydajności hydraulicznej lub - co równie istotne - zapewnia automatyczne przejęcie pracy przez drugą pompę w przypadku awarii pierwszej. Dwie pompy komunikują się ze sobą bezprzewodowo, eliminując potrzebę dodatkowego okablowania między nimi.

Urządzenie oferuje trzy tryby pracy wielopompowej:

• Naprzemienny - pompy zmieniają się na podstawie czasu lub zużytej energii, co równomiernie rozprowadza ich godziny pracy i wydłuża żywotność całego układu.
• Zapasowy - druga pompa uruchamia się okresowo, aby zapobiec jej zatarciu, a gdy pompa główna przestaje działać, automatycznie przejmuje obciążenie.
• Kaskadowy - obie pompy włączają się i wyłączają automatycznie, dopasowując wydajność do aktualnego zapotrzebowania systemu.

Konstrukcja typu canned-rotor oznacza, że pompa i silnik tworzą szczelną jednostkę bez uszczelki wału - są tylko dwie uszczelki do uszczelnienia całości. Łożyska smarowane są przez przepompowywany płyn, co sprawia, że urządzenie jest praktycznie bezobsługowe przez cały okres eksploatacji.

Funkcje regulacyjne i oszczędności

MAGNA3 D wyposażono w szereg zaawansowanych funkcji regulacyjnych:

• AUTOADAPT - algorytm automatycznie dostosowuje parametry pracy do zmieniających się warunków w systemie.
• FLOWADAPT - funkcja zmniejsza wymaganą liczbę zaworów regulacyjnych w instalacji, co przekłada się na niższe koszty zakupu elementów systemowych.
• Sterowanie proporcjonalnym ciśnieniem, stałym ciśnieniem, stałą temperaturą lub stałym przepływem.
• Automatyczny tryb nocny obniżający zużycie energii poza godzinami pracy.
• Wbudowany czujnik różnicy ciśnień i temperatury eliminuje konieczność stosowania zewnętrznych czujników.

Praca z częstotliwością sieci 50/60 Hz oraz płynna regulacja obrotów przez wbudowany falownik pozwalają precyzyjnie dopasować wydajność pompy do aktualnych potrzeb instalacji.

Komunikacja i integracja systemowa

Panel sterowania z kolorowym wyświetlaczem TFT umożliwia intuicyjną konfigurację parametrów pracy bezpośrednio na pompie. Dodatkowo urządzenie oferuje:

• Bezprzewodowe połączenie z aplikacją Grundfos GO Remote zapewniające dostęp do zaawansowanego raportowania, monitorowania parametrów pracy oraz diagnostyki.
• Komunikację fieldbus poprzez moduły CIM umożliwiającą integrację z protokołami BACnet, Modbus czy LON.
• Wejścia analogowe oraz cyfrowe konfigurowane według potrzeb instalacji.
• Konfigurowalne przekaźniki do sygnalizacji stanów pracy lub awarii.

Brak konieczności stosowania zewnętrznej ochrony silnika upraszcza instalację elektryczną.

Materiały konstrukcyjne i warunki pracy

Obudowa wykonana jest z żeliwa EN-GJL-250 (odpowiednik ASTM A48-250B), co zapewnia odporność na wysokie ciśnienia robocze do 10 bar. Tuleja wirnika to kompozyt wzmacniany włóknem węglowym (PES 30%GF), a płyta łożyskowa oraz okładzina wirnika - ze stali nierdzewnej. Stolica silnika wykonana jest z aluminium, a elektronika mocy chłodzona powietrzem.

Zakres temperatur medium wynosi od -10°C do +110°C, co pozwala na stosowanie zarówno w tradycyjnych instalacjach grzewczych, jak i układach chłodniczych czy solankowych. Przyłącze kołnierzowe DN32 według normy DIN przy ciśnieniu roboczym PN6/10 umożliwia montaż w standardowych instalacjach przemysłowych i komercyjnych.

Silnik synchroniczny z magnesami trwałymi (PM) charakteryzuje się wyższą sprawnością niż tradycyjne silniki asynchroniczne klatkowe - klasa izolacji F oraz stopień ochrony X4D potwierdzają przystosowanie do pracy w trudnych warunkach środowiskowych.

Dwupompowa konstrukcja MAGNA3 D sprawdza się szczególnie w budynkach komercyjnych oraz obiektach przemysłowych wymagających ciągłości dostawy ciepła lub chłodzenia:

• Pętle mieszające w rozdzielaczach centralnego ogrzewania
• Powierzchnie grzewcze i klimatyzacyjne
• Systemy pomp ciepła zasilanych geotermalnie
• Mniejsze aplikacje chłodnicze
• Przemysłowe obiegi grzewcze
• Recyrkulacja ciepłej wody użytkowej

Certyfikaty CE, VDE oraz EAC potwierdzają zgodność z europejskimi normami bezpieczeństwa i efektywności energetycznej.
