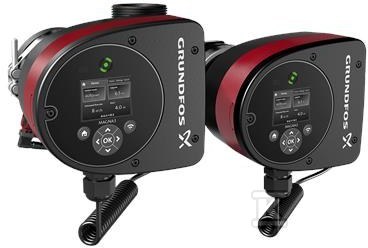

Pompa obiegowa podwójna do c.o./klimatyzacji MAGNA3 D 32-80 180 gwintowana,PN10 97924451

Podwójna pompa obiegowa z bezprzewodową redundancją do ogrzewania i chłodzenia

Bezpieczeństwo pracy instalacji c.o. i klimatyzacji bez przestojów zapewnia konstrukcja z dwoma głowicami komunikującymi się bezprzewodowo. Pompa Grundfos MAGNA3 D 32-80 180 gwintowana PN10 pracuje w układzie redundantnym, w którym obie jednostki współpracują automatycznie i przejmują pracę w razie potrzeby. Sterownik i wyświetlacz TFT są zintegrowane w jednym bloku, a wbudowany czujnik różnicy ciśnień i temperatury pozwala na precyzyjną regulację bez dodatkowych przetworników.

Redundancja i tryby pracy dwóch pomp

Dwie pompy tworzą system z redundancją bezprzewodową. Dostępne są trzy tryby pracy wielopompowej:

• naprzemienny - jedna pompa pracuje, druga jest w gotowości, zmiana następuje w zależności od czasu lub zużytej energii,
• zapasowy - pompa rezerwowa jest uruchamiana w określonych odstępach, aby zapobiec zatarciu, a w przypadku awarii pompy podstawowej przejmuje pracę automatycznie,
• kaskadowy - pompy włączają się i wyłączają automatycznie w zależności od aktualnego poboru w systemie.

W trybach naprzemiennym i zapasowym w danym momencie pracuje tylko jedna głowica, co zapewnia stały komfort. W trybie kaskadowym obciążenie jest dzielone dynamicznie.

Sterowanie, komunikacja i oszczędność energii

Regulacja prędkości odbywa się za pomocą wbudowanego przekształtnika częstotliwości napędzającego 4-biegunowy synchroniczny silnik magnesów trwałych. Silnik PM charakteryzuje się wyższą sprawnością niż klasyczny silnik klatkowy, a pobór mocy wynosi od 9 W do 134 W przy zasilaniu 1 x 230 V 50 Hz i prądzie od 0,09 A do 1,19 A.

Pompa oferuje intuicyjny wyświetlacz oraz bezprzewodowe połączenie z aplikacją Grundfos GO Remote do raportowania i monitorowania. Komunikacja fieldbus jest możliwa przez moduły CIM, dostępne są wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki. Funkcje sterujące AUTOADAPT i FLOWADAPT pozwalają ograniczyć potrzebę stosowania zaworów regulacyjnych.

Parametry energetyczne potwierdzają niskie zużycie: wskaźnik EEI 0,18, klasa izolacji F, obudowa klasy X4D / IPX4D. Zakres pracy cieczy to woda od -10 °C do 110 °C, temperatura otoczenia 0 °C do 40 °C, maksymalne ciśnienie robocze 10 bar przy klasie PN10.

Budowa i materiały

Konstrukcja typu canned-rotor sprawia, że pompa i silnik tworzą integralną jednostkę bez uszczelnienia wału, z jedynie dwoma uszczelkami do uszczelnienia. Łożyska są smarowane pompowanym płynem, co przekłada się na pracę bezobsługową.

Obudowa pompy jest żeliwna EN-GJL-200, dostępna także w wersji ze stali nierdzewnej. Tuleja wirnika z kompozytu wzmocnionego włóknem węglowym, płyta łożyskowa i okładzina wirnika ze stali nierdzewnej, obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem.

Połączenia gwintowane G 2'' z rozstawem 180 mm umożliwiają montaż w istniejących instalacjach. Masa netto wynosi 13,2 kg. Klasa TF 110 oraz dopuszczenia CE, VDE, EAC, CN RoHS, WEEE potwierdzają zgodność z wymaganiami.

Zastosowania w instalacjach grzewczych i chłodniczych

Pompa jednofazowa przeznaczona jest do obiegu wody w systemach ogrzewania i chłodzenia. Stosowana jest w:

• pętlach mieszających,
• powierzchniach grzewczych,
• powierzchniach klimatyzacyjnych,
• systemach pomp ciepła zasilanych z ziemi,
• mniejszych aplikacjach chłodniczych.

Wykorzystanie w instalacjach komercyjnych i budynkach użyteczności publicznej wynika z szerokiego zakresu działania, wbudowanych czujników oraz możliwości pracy w układzie redundantnym bez dodatkowej okablowania między głowicami.
