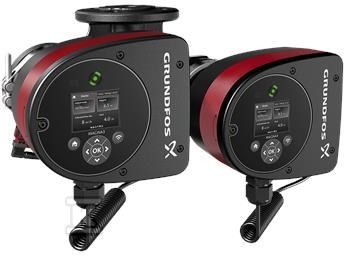

Pompa obiegowa podwójna c.o./klimatyzacja MAGNA3 D 32-80 F 220 kołnierzowa, PN6/10 98333880

Podwójna pompa obiegowa do ogrzewania i klimatyzacji z bezprzewodową redundancją

Pompa obiegowa podwójna MAGNA3 D 32-80 F 220 kołnierzowa PN 6/10 to rozwiązanie do systemów c.o. i klimatyzacji, w którym dwie pompy pracują w jednym korpusie i komunikują się bezprzewodowo. Redundancja pozwala zwiększyć wydajność lub skrócić przestoje serwisowe, a wbudowana inteligencja dopasowuje pracę do potrzeb instalacji grzewczej i chłodniczej. Sterownik i wyświetlacz są zintegrowane w jednym bloku, a pompa ma wbudowany czujnik różnicy ciśnień i temperatury.

Budowa, materiały i silnik

Konstrukcja z hermetycznym wirnikiem oznacza, że pompa i silnik tworzą integralną jednostkę bez uszczelnienia wału, z jedynie dwoma uszczelkami do uszczelnienia. Łożyska są smarowane pompowanym płynem. Obudowa pompy dostępna jest w żeliwie EN-GJL-250, ASTM A48-250B. Tuleja wirnika kompozytowego jest wzmocniona włóknem węglowym, płyta łożyskowa i okładzina wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy jest chłodzona powietrzem.

Napęd stanowi 4-biegunowy synchroniczny silnik magnesów trwałych. W porównaniu z klasycznym silnikiem klatkowym zapewnia wyższą sprawność. Prędkość pompy jest kontrolowana przez wbudowany przekształtnik częstotliwości. Klasa izolacji to F, stopień ochrony IPX4D, a wskaźnik efektywności energetycznej EEI wynosi 0,18.

Sterowanie, komunikacja i tryby pracy

Obsługa odbywa się przez intuicyjny wyświetlacz. Dostępne jest bezprzewodowe połączenie z aplikacją Grundfos GO Remote, co umożliwia zaawansowane raportowanie i monitorowanie. Pompa zawiera komunikację fieldbus poprzez moduły CIM, wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki.

Funkcje kontrolne obejmują AUTOADAPT i FLOWADAPT. FLOWADAPT zmniejsza potrzebę stosowania zaworów regulacyjnych, co przekłada się na oszczędności na elementach systemu. Dostępny jest również tryb FLOWLIMIT.

MAGNA3 D oferuje trzy tryby pracy wielopompowej:

• naprzemienny - zmiana z jednej pompy na drugą zależy od czasu lub energii, obie pompy pracują na zmianę,
• zapasowy - pompa zapasowa jest uruchamiana w określonych odstępach czasu, aby zapobiec zatarciu, a w razie awarii pompy podstawowej przejmuje pracę automatycznie,
• kaskadowy - pompy automatycznie włączają się i wyłączają, dostosowując się do aktualnego poboru w systemie.

Zastosowania i warunki pracy

Model 32-80 F ma przyłącza kołnierzowe DN 32, PN 6/10, z długością zabudowy 220 mm. Jest to pompa jednofazowa zasilana 1 x 230 V, 50/60 Hz, z poborem prądu 0,09 . 1,19 A i poborem mocy 9 . 134 W. Maksymalny przepływ to 4,77 m3/h, a maksymalny podnoszenie do 8 m.

Zakres pracy obejmuje temperaturę pompowanej cieczy od -10 °C do 110 °C, przy temperaturze otoczenia 0 °C . 40 °C. Maksymalne ciśnienie robocze to 10 bar. Dzięki chłodzeniu elektronicznemu powietrzem zakres temperatur cieczy i otoczenia są niezależne.

Typowe zastosowania to pętle mieszające, powierzchnie grzewcze, powierzchnie klimatyzacyjne, systemy pomp ciepła zasilane z ziemi, mniejsze aplikacje chłodnicze, a także recyrkulacja ciepłej wody użytkowej, ogrzewanie komercyjne, chłodzenie i ogrzewanie miejskie oraz przemysłowe systemy grzewcze. Masa urządzenia to ok. 15,2 kg, a objętość opakowania ok. 0,055 m3.
