Pompa obiegowa podwójna c.o./klimatyzacja MAGNA3 D 40-40 F 220 kołnierzowa, PN6/10 97924461

Podwójna pompa obiegowa z bezprzewodową redundancją do ogrzewania i klimatyzacji

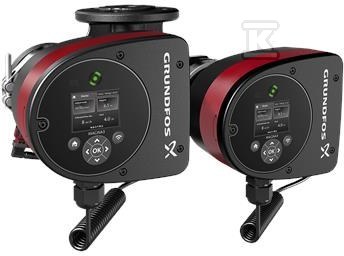

Podwójna pompa obiegowa Grundfos MAGNA3 D 40-40 F 220 kołnierzowa zapewnia ciągłość pracy w instalacjach grzewczych i chłodniczych dzięki dwóm niezależnym obiegom komunikującym się bezprzewodowo. Konstrukcja przeznaczona jest do montażu w układach z kołnierzowym przyłączem DN40 i długością zabudowy 220 mm, co ułatwia wymianę istniejącego urządzenia bez przeróbek hydraulicznych. Sterownik i wyświetlacz zintegrowane są w jednym bloku, a wbudowany czujnik różnicy ciśnień i temperatury pozwala na pracę w trybach adaptacyjnych bez dodatkowych przetworników.

Budowa hermetyczna i silnik o wysokiej sprawności

Pompa jest bezobsługowa dzięki konstrukcji z hermetycznym wirnikiem typu canned-rotor. Wirnik i silnik tworzą integralną jednostkę bez uszczelnienia wału, z jedynie dwoma uszczelkami do uszczelnienia obudowy. Łożyska smarowane są pompowanym płynem, co eliminuje konieczność okresowej konserwacji mechanicznej.

Obudowa pompy w wersji podstawowej wykonana jest z żeliwa EN-GJL-250, GG25. Tuleja wirnika kompozytowego wzmocniona jest włóknem węglowym, płyta łożyskowa i okładzina wirnika wykonane są ze stali nierdzewnej, a obudowa stojana z aluminium. Elektronika mocy chłodzona jest powietrzem.

Napęd stanowi 4-biegunowy synchroniczny silnik magnesów trwałych PM. W porównaniu z klasycznym silnikiem asynchronicznym klatkowym zapewnia wyższą sprawność i mniejsze zużycie energii. Prędkość pompy regulowana jest przez wbudowany przekształtnik częstotliwości. Znamionowe zasilanie to 1×230 V, 50/60 Hz, prąd roboczy w zakresie 0,11 .0,87 A, moc 12.98 W. Klasa efektywności energetycznej A oraz zgodność EEI z wymogami EuP 2015 przekładają się na oszczędności sięgające do 75% w porównaniu z typowymi obiegowymi pompami zainstalowanymi w starszych instalacjach.

Tryby pracy wielopompowej, sterowanie i komunikacja

MAGNA3 D oferuje trzy tryby pracy wielopompowej: naprzemienny, zapasowy i kaskadowy. W trybach naprzemiennym i zapasowym pracuje tylko jedna pompa w danym momencie, co zapewnia stały komfort i ogranicza zużycie.

• Naprzemienny - zmiana z jednej pompy na drugą odbywa się według czasu lub zużytej energii, co wyrównuje nalot pracy.
• Zapasowy - pompa rezerwowa uruchamiana jest w określonych odstępach czasu, aby zapobiec zatarciu. W przypadku awarii pompy podstawowej, pompa zapasowa przejmuje pracę automatycznie.
• Kaskadowy - pompy włączają się i wyłączają automatycznie, dostosowując się do aktualnego poboru w systemie.

Obie pompy komunikują się bezprzewodowo, bez konieczności okablowania sygnałowego między jednostkami. Intuicyjny wyświetlacz umożliwia lokalną konfigurację, a bezprzewodowe połączenie z aplikacją Grundfos GO Remote daje dostęp do zaawansowanego raportowania i monitorowania pracy.

Urządzenie zawiera komunikację fieldbus poprzez moduły CIM, wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki. Funkcje kontrolne obejmują AUTOADAPT i FLOWADAPT. FLOWADAPT zmniejsza potrzebę stosowania zaworów regulacyjnych, co ogranicza koszty elementów systemu i upraszcza hydraulikę.

Zastosowania i warunki pracy

Pompa przeznaczona jest do szerokiego spektrum zastosowań w ogrzewaniu i chłodzeniu, w tym pętli mieszających, powierzchni grzewczych, powierzchni klimatyzacyjnych, systemów pomp ciepła zasilanych z ziemi oraz mniejszych aplikacji chłodniczych. Sprawdzi się w budynkach komercyjnych i mieszkalnych, w recyrkulacji ciepłej wody użytkowej, w układach ogrzewania miejskiego i chłodzenia miejskiego.

Przyłącze kołnierzowe DN40 z klasą ciśnieniową PN 6/10 umożliwia pracę przy ciśnieniu do 10 bar. Zakres temperatury czynnika to -10 °C do 110 °C, temperatura otoczenia 0 °C do 40 °C. Maksymalny przepływ deklarowany w materiałach katalogowych to 13 m3/h przy maksymalnej wysokości podnoszenia 4 m.

Masa urządzenia to ok. 19,5 kg, wymiary transportowe ok. 0,055 m3. Długość zabudowy 220 mm ułatwia montaż w ograniczonej przestrzeni. Dzięki redundancji i automatycznemu przełączaniu pompa ogranicza przestoje w działaniu, co jest istotne dla instalatorów odpowiedzialnych za ciągłość komfortu oraz dla użytkowników końcowych oczekujących niezawodności systemu grzewczo-chłodzącego.
