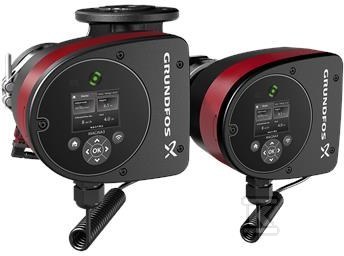

Pompa obiegowa podwójna c.o./klimatyzacja MAGNA3 D 40-60 F 220 kołnierzowa, PN6/10 97924462

Konstrukcja i zasada działania podwójnego cirkululatora

Podwójna pompa obiegowa Grundfos MAGNA3 D 40-60 F to zaawansowane urządzenie hydrauliczne, w którym dwa niezależne cirkululatory pracują w jednej obudowie - bez żadnego fizycznego połączenia przewodami między nimi. Komunikacja odbywa się bezprzewodowo, co znacząco upraszcza instalację i eliminuje dodatkowe okablowanie między modułami.

Całość opiera się na konstrukcji z hermetycznym wirnikiem - pompa i silnik tworzą integralną jednostkę bez uszczelki wału, zaledwie dwoma uszczelnieniami do uszczelnienia całości oraz łożyskami smarowanymi przez pompowany płyn. Brak mechanicznej uszczelki wału oznacza praktycznie zerowe ryzyko przecieków przez cały okres eksploatacji.

Urządzenie wyposażono w synchroniczny silnik magnesów trwałych (PM) o czterech biegunach, co pozwala osiągnąć wskaźnik efektywności energetycznej EEI na poziomie 0,19 - jedną z najniższych wartości dostępnych na rynku pomp obiegowych. Prędkość regulowana jest bezstopniowo przez wbudowany przekształtnik częstotliwości, a pobór mocy mieści się w zakresie 12-187 W, co zapewnia elastyczność dopasowania do aktualnych potrzeb instalacji.

Obudowa wykonana jest z żeliwa ciśnieniowego EN-GJL-250 (odpowiednik GG25), wirnik kompozytowy wzmocniono włóknem węglowym, natomiast płyta łożyskowa i okładzina wirnika to stal nierdzewna. Elektronika mocy chłodzona jest powietrzem, co pozwala na szeroki zakres temperatur pracy medium od -10°C do +110°C przy temperaturze otoczenia mieszczącej się między 0°C a +40°C. Przyłącze DN40 przy rozstawie osiowym 220 mm oraz ciśnienie nominalne PN6/10 czynią tę pompę kompatybilną z większością standardowych instalacji centralnego ogrzewania i chłodzenia.

Inteligentne funkcje regulacji

MAGNA3 D oferuje szereg zaawansowanych trybów regulacji: AUTOADAPT, który automatycznie optymalizuje parametry pracy na podstawie rzeczywistego obciążenia instalacji, oraz FLOWADAPT, monitorujący przepływ i ograniczający ryzyko niezbilansowania hydraulicznego - dzięki temu zawory regulacyjne stają się niemal zbędne, co przekłada się na oszczędności już na etapie zakupu armatury.

Tryby pracy wielopompowej i komunikacja bezprzewodowa

Jedną z kluczowych cech tego modelu jest możliwość pracy w trzech trybach wielopompowych - użytkownik wybiera konfigurację najlepiej dopasowaną do charakterystyki instalacji.

W trybie naprzemiennym tylko jedna pompa pracuje w danym momencie, a przełączanie następuje automatycznie na podstawie upływu czasu lub zużytej energii - wydłuża to żywotność obu jednostek poprzez równomierne rozłożenie godzin pracy.

Tryb zapasowy (standby) utrzymuje drugą pompę jako rezerwę uruchamianą cyklicznie co określony interwał - zapobiega to jej seizerowaniu (zatarciu) podczas długich okresów postoju. Gdy pompa główna przestaje działać z powodu awarii, rezerwa automatycznie przejmuje pracę.

Tryb kaskadowy dynamicznie włącza i wyłącza oba cirkululatory w odpowiedzi na aktualny pobór mocy systemu - idealne rozwiązanie dla instalacji o zmiennej charakterystyce obciążenia.

Łączność i integracja

Zintegrowany wyświetlacz umożliwia konfigurację parametrów bezpośrednio na urządzeniu, natomiast aplikacja Grundfos GO Remote zapewnia pełny dostęp do zaawansowanego raportowania i monitorowania parametrów pracy przez smartfon lub tablet - również bezprzewodowo.

Moduły CIM pozwalają na integrację z systemami G.T.B. poprzez protokoły takie jak Modbus TCP/RTU, BACnet IP, czy KNX. Dodatkowo dostępne są wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki do sygnalizacji stanów pracy lub alarmów.

Zastosowania praktyczne i materiały konstrukcyjne

MAGNA3 D sprawdza się w szerokim spektrum instalacji HVAC:

• pętle mieszające wymagające precyzyjnej kontroli temperatury,
• powierzchnie grzewcze budynków komercyjnych,
• powierzchnie klimatyzacyjne,
• systemy pomp ciepła zasilanych geotermalnie,
• mniejsze aplikacje chłodnicze,
• recyrkulacja ciepłej wody użytkowej,
• systemy ciepłownicze i przemysłowe.

Dla instalacji wymagających wyższej odporności korozyjnej - szczególnie przy pracy z wodą pitną czy glikolem - dostępna jest wersja obudowy ze stali nierdzewnej jako alternatywa dla standardowego żeliwa.

Producent udostępnia również opcjonalne powłoki izolacyjne dedykowane zarówno instalacjom grzewczym, jak i klimatyzacyjnym - minimalizujące straty ciepła lub chroniące przed kondensacją na powierzchni korpusu.

Dwuletnia gwarancja producenta oraz klasa izolacji F potwierdzają przemyślaną konstrukcję przystosowaną do długotrwałej eksploatacji bezobsługowej - brak elementów zużywających się mechanicznie (uszczelka wału) oznacza praktycznie zerowe koszty serwisowe przez cały okres użytkowania urządzenia.
