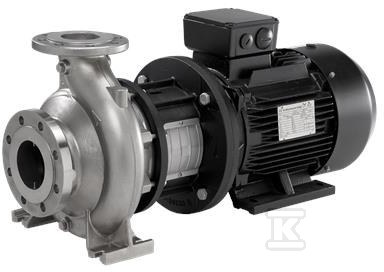

Pompa typu NB 100-200/195 AAF2KESBQQELW3, odśrodkowa, jednostopniowa 98995002

Konstrukcja jednostopniowa i rozwiązania techniczne

Pompa NB 100-200/195 to normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana z myślą o ciężkich warunkach przemysłowych. Jej korpus spiralny współpracuje z osiowym króćcem ssawnym oraz promieniowym króćcem tłocznym - takie zestawienie zapewnia stabilny przepływ przy zachowaniu kompaktowych gabarytów całej jednostki.

Za napęd odpowiada asynchroniczny silnik elektryczny chłodzony wentylatorem, połączony z pompą sprzęgłem. Wał pozostaje poziomy, co ułatwia integrację z istniejącymi instalacjami rurowymi.

Rozwiązanie back-pull-out - serwis bez demontażu rurociągów

Jedną z kluczowych cech konstrukcyjnych tego modelu jest konstrukcja back-pull-out. Oznacza to, że demontaż silnika, podstawy silnika, pokrywy oraz wirnika można wykonać bez naruszania korpusu pompy ani podłączonych rur. W praktyce przekłada się to na znaczące skrócenie czasu przeglądów i napraw - nawet największe pompy serwisowane są przez jedną osobę z użyciem dźwigu, bez konieczności rozbierania całej instalacji.

Uszczelnienie wału

Uszczelnienie wału bazuje na rozwiązaniu z mieszkiem gumowym (nieodciążone), co zapewnia szczelność przy standardowych warunkach pracy. Wymiary uszczelnienia są zgodne z normą DIN EN 12756 - dzięki temu części zamienne są łatwo dostępne na rynku.

Parametry robocze i możliwości aplikacyjne

Seria NB obejmuje szeroki zakres wydajnościowy: przepływ od 2 do nawet 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Oznacza to, że pompy te pokrywają zarówno niewielkie instalacje poboru wody, jak i rozbudowane systemy przemysłowe wymagające dużych objętościowo przepływów.

Ciśnienie robocze

Kołnierze ssawne i tłoczne wykonano jako PN16 według normy EN 1092-1 (dla kołnierzy do DN150 włącznie). Dla większych rozmiarów obowiązuje norma EN 733 przy ciśnieniu nominalnym 10 bar. Ta elastyczność pozwala dobrać pompę zarówno do instalacji niskociśnieniowych (np. zaopatrzenie w wodę), jak i systemów przemysłowych o wyższych wymaganiach.

Elastyczność napędowa

Pompa może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub obsługiwać zewnętrzną przetwornicę Grundfos CUE. Regulacja obrotów umożliwia precyzyjne dopasowanie parametrów przepływu do aktualnych potrzeb instalacji - bez konieczności throttlingu zaworowego czy bypassowania nadmiaru medium.

Obszary zastosowań

Pompy serii NB sprawdzają się w pięciu głównych segmentach:

• Instalacje zaopatrzenia w wodę - pompowanie czystej wody pitnej lub technologicznej ze źródeł powierzchniowych i głębinowych.
• Przemysłowe instalacje podnoszenia ciśnienia - zapewnienie stabilnego ciśnienia w sieciach rozdzielczych zakładów produkcyjnych.
• Przemysłowe tłoczenie cieczy - transport mediów neutralnych chemicznie (w ramach specyfikacji materiałów wirnika).
• HVAC - wspomaganie obiegów grzewczych i chłodniczych w dużych obiektach komercyjnych oraz użyteczności publicznej.
• Nawadnianie - zasilanie systemów irygacyjnych zarówno rolniczych, jak i ogrodniczych.

Normy, wyważenie i kontrola jakości

Producent zachował pełną zgodność konstrukcyjną z międzynarodowymi standardami:

Wirniki są dodatkowo hydraulicznie odciążone, co zmniejsza obciążenie osiowe na łożyska i wydłuża żywotność całego zespołu rotacyjnego. Statyczne wyważenie wirnika eliminuje nadmierne drgania eksploatacyjne - korzystnie zarówno dla samych łożysk silnika, jak i dla otaczających elementów konstrukcyjnych budynku lub fundamentów.

Do większości pomp typu NB dostępne są ramy podstawy projektowane przez Grundfos, co uławia prawidłowy montaż na placu budowy lub w kotłowni przemysłowej.
