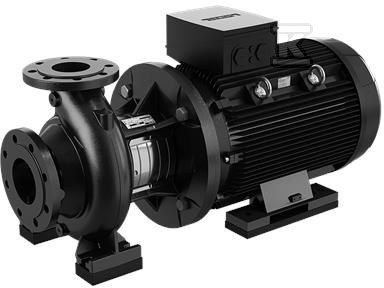

Pompa typu NB 125-250/220 AASF2AESBQQENW3, odśrodkowa, jednostopniowa 98976267

Uniwersalna pompa odśrodkowa jednostopniowa do wody i cieczy przemysłowych

Pompa z serii NB to bliskozespolona jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Przeznaczona jest do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez ciał ściernych i włókien, bez samossania. Sprawdzi się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Konstrukcja zgodna z ISO 5199 i wymiarami nominalnymi EN 733 pozwala na łatwą integrację z typowymi instalacjami przemysłowymi.

Budowa i serwisowanie ułatwione konstrukcją back-pull-out

Korpus wykonano z żeliwa szarego EN-GJL-250, wirnik z żeliwa szarego EN-GJL-200 klasy ASTM 30, a wewnętrzna powierzchnia pompy ma powłokę CED. Króćce kołnierzowe są zgodne z EN 1092-2, a pompa jest oznaczona PN 16, co przy kołnierzach do DN 150 włącznie umożliwia pracę przy ciśnieniu roboczym do 16 bar. Ssanie DN 150 i tłoczenie DN 125 są osiowe i promieniowe, wał ma średnicę 32 mm.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy z rurociągiem. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Uszczelnienie wału to nierozładowane gumowe uszczelnienie harmonijkowe zgodne z EN 12756. Wirniki są hydraulicznie odciążone, a całość statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Praca i parametry hydrauliczne

Przy prędkości 1475 obr/min pompa osiąga przepływ nominalny 221,8 m3/h przy wysokości podnoszenia 13,24 m. Średnica nominalna wirnika to 250 mm, a rzeczywista 220 mm. Zakres temperatury medium to od -25 °C do 120 °C, a maksymalne ciśnienie pracy to 16 bar. Klasa przyjęcia ISO 9906:2012 3B oraz wskaźnik minimalnej efektywności MEI ? 0,62 potwierdzają przewidywalne osiągi hydrauliczne.

Urządzenie jest niezasysające, przeznaczone do ciągłej pracy z wodą o gęstości ok. 998,2 kg/m3 w temperaturze pracy ok. 20 °C. Smarowanie łożysk odbywa się smarem, a blok podpierający jest obecny. Wymiary zabudowy to ok. 1079 mm szerokości, 605 mm wysokości i 472 mm głębokości, masa netto ok. 237 kg.

Napęd i zgodność z normami

Agregat jest bezpośrednio sprzężony z wentylowanym silnikiem asynchronicznym 4-biegunowym o mocy 11 kW, 50 Hz, napięciu 3 x 380-420 D / 660-725 Y V i prądzie znamionowym 20,5 / 12 A przy współczynniku mocy cos ? 0,84. Sprawność silnika w klasie IE3 wynosi 91,4 % przy pełnym obciążeniu, ok. 91,9 % przy 3/4 obciążenia i 91,4 % przy połowie obciążenia. Stopień ochrony IP55, klasa izolacji F oraz wbudowana ochrona PTC zwiększają niezawodność w warunkach przemysłowych. Montaż wg IEC 34-7 IM B35, maksymalna temperatura otoczenia 55 °C.

Zgodność z ISO 5199, EN 733, EN 1092-2 i EN 12756 oraz wykonanie kołnierzy PN 16 czyni pompę kompatybilną z typowymi instalacjami wodnymi i HVAC.
