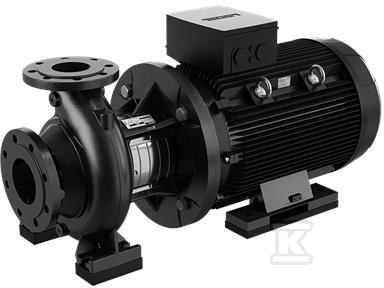

Pompa typu NB 125-315/326 AASF2AESBAQESW3, odśrodkowa, jednostopniowa 99282741

Uniwersalna pompa odśrodkowa do wody i cieczy przemysłowych

Pompa z rodziny NB to jednostopniowe rozwiązanie odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja została pomyślana jako niezawodne i ekonomiczne źródło zasilania w instalacjach, gdzie liczy się stabilna praca przy zmiennym zapotrzebowaniu. Seria NB i NK jest stosowana w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i wyrównanie z rurociągiem.

Konstrukcja i serwisowanie back-pull-out

Budowa back-pull-out w pompach NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to krótszy czas postoju i możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, co ogranicza obciążenia łożysk i przekłada się na spokojniejszą pracę. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• poziomy wał ułatwiający integrację z napędem
• dostęp do wirnika bez rozcinania instalacji

Zgodność z normami i zakres pracy

Pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

W całej serii osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych instalacji użyteczności publicznej i większych układów przemysłowych. Statyczne wyważenie i hydrauliczne odciążenie wirnika wspierają długą żywotność mechaniki.

Zastosowania i integracja w instalacjach

W praktyce instalacyjnej pompa sprawdza się tam, gdzie potrzebne jest pewne podnoszenie ciśnienia i cyrkulacja cieczy. W instalacjach zaopatrzenia w wodę zapewnia stabilne zasilanie odbiorców, w przemysłowych układach podnoszenia ciśnienia pracuje jako element wzmacniający sieć, a w tłoczeniu cieczy obsługuje transfer między zbiornikami i procesami. W HVAC służy do obiegu wody w systemach grzewczych i chłodniczych, a w nawadnianiu do zasilania pól i systemów kropelkowych.

Agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub współpracować ze zewnętrzną przetwornicą Grundfos CUE, co daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w zmiennych warunkach pracy.
