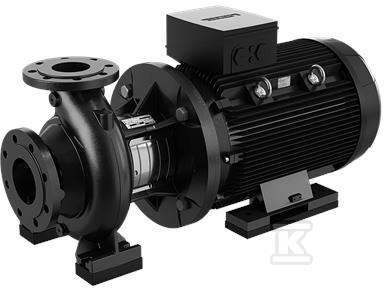

Pompa typu NB 150-315.2/301 AASF1AESBQQENW5, odśrodkowa, jednostopniowa 99521880

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa konsolowa jednostopniowa z korpusem spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem to układ sprawdzony w pompach typu NB, który zapewnia stabilną pracę przy zmiennych warunkach hydraulicznych. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas obsługi i umożliwia serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Konstrukcja i serwisowanie

Korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem zapewnia równomierny rozkład przepływu wokół wirnika. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji. Konstrukcja back-pull-out to praktyczna zaleta dla instalatora: dostęp do wirnika i silnika uzyskuje się od strony napędowej, bez rozcinania instalacji.

Zastosowanie i zgodność normowa

Pompa wpisuje się w rodzinę NB/NK stosowaną w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Cała seria jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres hydrauliczny rodziny obejmuje przepływy od 2 m3/h do 1300 m3/h oraz wysokości podnoszenia od 2 m do 160 m, co pozwala dobrać agregat do konkretnego punktu pracy instalacji.

Dane zasilania i kompatybilność

W omawianej wersji zastosowano przyłącza DN 200 na ssaniu i DN 150 na tłoczeniu. Silnik o mocy P2 11 kW zasilany jest w układzie 3x380-420 D/660-725 Y. Pompy NB mogą być łączone z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE, co daje elastyczność regulacji prędkości i dopasowania do zmiennego zapotrzebowania. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i wyrównanie wałów.
