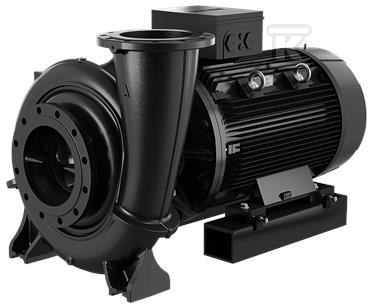

Pompa typu NB 250-350/266 AASF1AESBQQESW3, odśrodkowa, jednostopniowa 98976181

Pompa odśrodkowa jednostopniowa do zastosowań przemysłowych i HVAC

Pompa typu NB 250-350/266 AASF1AESBQQESW3 to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym i poziomym wałem, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach przemysłowych i budynkach. Wykonanie close-coupled łączy pompę z wentylowanym silnikiem asynchronicznym 400 V trzyfazowym, co daje kompaktową jednostkę o osiowym króćcu ssawnym i promieniowym króćcu tłocznym. W tej wersji króciec ssawny to DN 300, a tłoczny DN 250, a wydajność wynosi 12 474 l/min. Konstrukcja zgodna z ISO 5199 i EN 733 zapewnia przewidywalne osiągi w zakresie przepływów od 2 do 1 300 m3/h oraz wysokości podnoszenia od 2 do 160 m w zależności od wykonania.

Konstrukcja back-pull-out i uszczelnienie wału

Korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem oraz poziomym wałem to układ typowy dla pomp NB, ułatwiający montaż w rurociągach poziomych. Rozwiązanie back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to serwis bez rozcinania instalacji i możliwość obsługi nawet dużych pomp przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk. Uszczelnienie wału to niezrównoważone uszczelnienie gumowe z falistą membraną o wymiarach zgodnych z DIN EN 12756.

Zgodność z normami i zakres pracy

Pompa jest projektowana według ISO 5199, a wymiary i osiągi nominalne według EN 733 na 10 bar. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, w standardzie PN 10. Wykonania z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Statyczne wyważenie ISO 1940-1 klasa 6,3 oraz hydrauliczne odciążenie wirnika przekładają się na stabilną pracę przy długotrwałym obciążeniu.

Zastosowania i integracja w instalacjach

Pompy NB i NK sprawdzają się w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Uniwersalna budowa pozwala na zasilanie obiegów grzewczych i chłodniczych, podnoszenie ciśnienia w sieciach wodociągowych oraz transfer cieczy w procesach przemysłowych. Do większości pomp NB dostępne są ramy podstawy konstrukcji firmy Grundfos, co ułatwia montaż i wyrównanie. W zależności od potrzeb pompa może być wyposażona w silnik z zintegrowaną przetwornicą częstotliwości lub współpracować ze zewnętrzną przetwornicą częstotliwości, umożliwiając regulację wydajności i oszczędności energii w zmiennych warunkach pracy.
