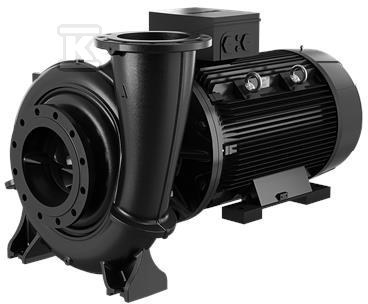

Pompa typu NB 250-350/318 AIAF1AESBQQEUW3, odśrodkowa, jednostopniowa 99256640

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompy serii NB to jednostopniowe pompy odśrodkowe z korpusem spiralnym, przeznaczone do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia stabilną pracę przy zmiennych warunkach hydraulicznych. Szczegółowa konfiguracja konkretnego egzemplarza jest odczytywana z symbolu typowego, a dokładny dobór parametrów roboczych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem. Do większości pomp NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i utrzymanie osiowości układu.

Konstrukcja i serwisowanie

Budowa back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet dużych maszyn przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co ogranicza drgania i obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co upraszcza dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji.

Zgodność z normami i zakres pracy

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zakres hydrauliczny serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na dopasowanie maszyny do instalacji zaopatrzenia w wodę, podnoszenia ciśnienia czy obiegów technologicznych.

Zastosowania i integracja z instalacją

Pompy NB i NK sprawdzają się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Uniwersalność wynika z możliwości wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w pracy zmienno-przepływowej.
