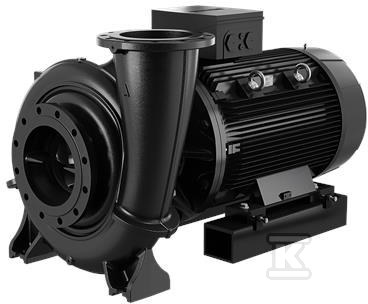

Pompa typu NB 250-350/362 AIASF1AESBQQEVW3, odśrodkowa, jednostopniowa 99240315

Uniwersalna pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

Pompa z serii NB to jednostopniowe rozwiązanie odśrodkowe z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Konstrukcja została pomyślana jako niezawodne i ekonomiczne zasilanie dla instalacji, w których liczy się stabilny przepływ i możliwość szybkiego serwisu bez rozbierania rurociągów. Dzięki temu sprawdza się zarówno w rękach instalatora, jak i w ciągłej pracy w obiektach przemysłowych i użyteczności publicznej.

Konstrukcja i serwisowanie

Budowa back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to, że nawet duże agregaty można obsłużyć jednej osobie z użyciem dźwigu, co skraca przestoje serwisowe. Wirnik jest hydraulicznie odciążony, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji.

Zastosowania i zakres pracy

Seria NB i NK jest projektowana do pięciu głównych obszarów:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W ramach rodziny osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Taki zakres pozwala dobrać agregat do małych instalacji użyteczności publicznej, jak i do większych układów przemysłowych i systemów grzewczo-chłodniczych.

Zgodność z normami i wyposażenie

Pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, opisane w katalogu pomp NB, NBE, NK, NKE. W zależności od wersji agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji pracy i dopasowaniu do zmiennego zapotrzebowania instalacji.
