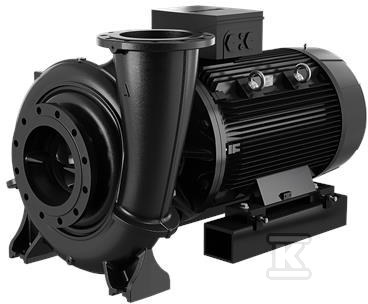

Pompa typu NB 250-400/381 AASF1AESBQQESW5, odśrodkowa, jednostopniowa 98976223

Pompa odśrodkowa jednostopniowa do ciągłego tłoczenia wody i cieczy przemysłowych

Pompa typu NB 250-400/381 AASF1AESBQQESW5 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, króćcem ssawnym w osi wału i króćcem tłocznym promieniowym. Budowa close-coupled z poziomym wałem i silnikiem wentylowanym zapewnia kompaktowe połączenie napęd-pompa przeznaczone do pracy ciągłej w instalacjach wodociągowych, przemysłowych i HVAC. Konstrukcja back-pull-out pozwala na wyjęcie silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy ani rurociągów, co skraca czas serwisu i ogranicza prace przy instalacji.

Konstrukcja back-pull-out i uszczelnienie wału

Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału wykonane jest jako gumowe uszczelnienie harmonijkowe niezrównoważone, z wymiarami zgodnymi z EN 12756. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy ciśnieniu 10 bar. W pompach z kołnierzami do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar, oznaczenie PN 16.

W praktyce oznacza to:

• dostęp do wirnika od strony silnika bez demontażu armatury,
• możliwość serwisowania nawet dużych jednostek przez jedną osobę przy użyciu dźwigu,
• stabilną pracę przy zmiennych obciążeniach dzięki wyważeniu wirnika.

Wersja 98976223 jest przystosowana do zasilania 400 V trójfazowego i współpracuje z silnikiem asynchronicznym wentylowanym. Króciec ssawny DN 300 i króciec tłoczny DN 250 ułatwiają integrację z istniejącymi rurociągami przemysłowymi. Deklarowana wydajność dla tej konfiguracji to ok. 9082 l/min.

Zastosowania i warunki pracy

Pompy serii NB i NK są projektowane jako uniwersalne urządzenia do niezawodnego i ekonomicznego zasilania. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie.

Zakres pracy całej rodziny obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do zadań od małych obiegów po duże instalacje przemysłowe. Pompa nie jest samozasysająca i wymaga napełnienia oraz odpowietrzenia przed uruchomieniem.

Możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE daje elastyczność w regulacji wydajności i ograniczeniu poboru energii w pracy zmiennej.

Zgodność z normami i parametry montażowe

Urządzenie jest zgodne z ISO 5199 dla pomp odśrodkowych z końcowym ssaniem. Wymiary przyłączy i osiągi nominalne odnoszą się do EN 733, a kołnierze do EN 1092-2. Uszczelnienie wału spełnia EN 12756. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Dla instalatora istotne są:

• osiowy króciec ssawny i promieniowy króciec tłoczny ułatwiające prowadzenie rurociągów,
• standardowe wymiary kołnierzy PN 10 zgodne z EN 1092-2, co upraszcza dobór armatury,
• możliwość zastosowania ram podstawy Grundfos dla większości pomp typu NB.

Pompa przeznaczona jest do tłoczenia czystych cieczy o właściwościach zbliżonych do wody. Dokładny dobór parametrów roboczych i konfiguracji należy zweryfikować w instrukcji producenta lub z przedstawicielem Grundfos.
