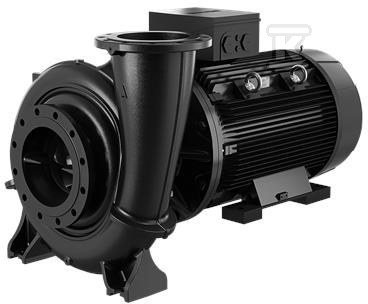

Pompa typu NB 250-400/385 AIAF1AESBAQE2W3, odśrodkowa, jednostopniowa 99463056

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie z serii NB przeznaczone jest do zastosowań, w których wymagane jest niezawodne i ekonomiczne zasilanie cieczą. Budowa pozwala na pracę w instalacjach wodociągowych, przemysłowych i HVAC bez konieczności częstych przestojów. Symbol konfiguracji określa dokładne wykonanie, a dobór technicznych parametrów najlepiej potwierdzić w instrukcji producenta lub z przedstawicielem.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to, że nawet duże agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Do większości pomp typu NB dostępne są ramy podstawy.

Zastosowania i zakres pracy

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

W całej serii osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Silnik o mocy 132 kW pracuje przy napięciu 3x380-420 D / 660-725 Y. Pompa może być wyposażona w silnik ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę, co ułatwia regulację wydajności w zależności od zapotrzebowania instalacji.

Zgodność z normami i wykonanie

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny są zgodne z normą EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.
